Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

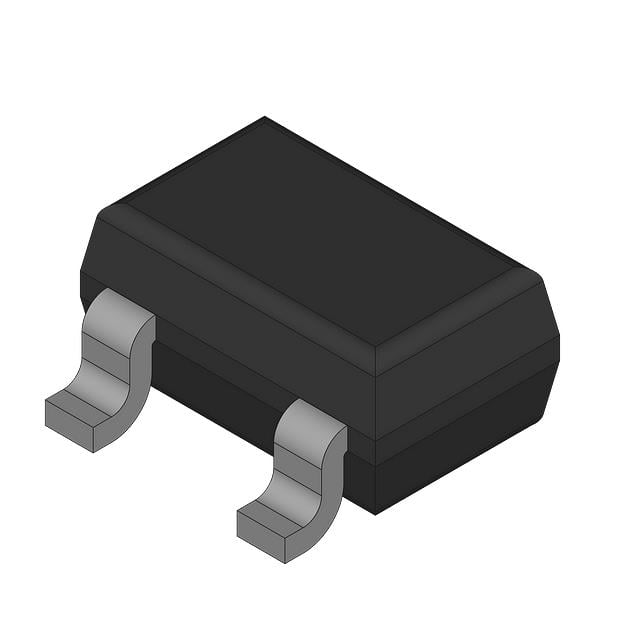

BCR196WH6327
BIPOLAR DIGITAL TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-70
- Seri / Aile Numarası
- BCR196
BCR196WH6327 Hakkında
BCR196WH6327, Rochester Electronics tarafından üretilen PNP tipinde ön beslemeli bipolar junction transistördür (BJT). Surface mount SC-70 (SOT-323) paketinde sunulan bu komponent, entegre baz ve emitter base dirençleri ile dijital ve analog uygulamalarda anahtarlama işlevleri gerçekleştirir. 70 mA maksimum kolektör akımı, 150 MHz geçiş frekansı ve 50V kolektör-emitter breakdown voltajı ile hızlı sinyal işleme gerekli devrelerde kullanılır. 250 mW güç kapasitesi, 47kΩ ve 22kΩ dahili dirençler ile sayacı ve lojik kontrol devreleri, düşük güçlü anahtar uygulamaları ve zayıf sinyal amplifikasyonu için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 70 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 5mA, 5V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 250 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | PG-SOT323-3 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
