Transistörler - Bipolar (BJT) - Tekil
BCP56-6

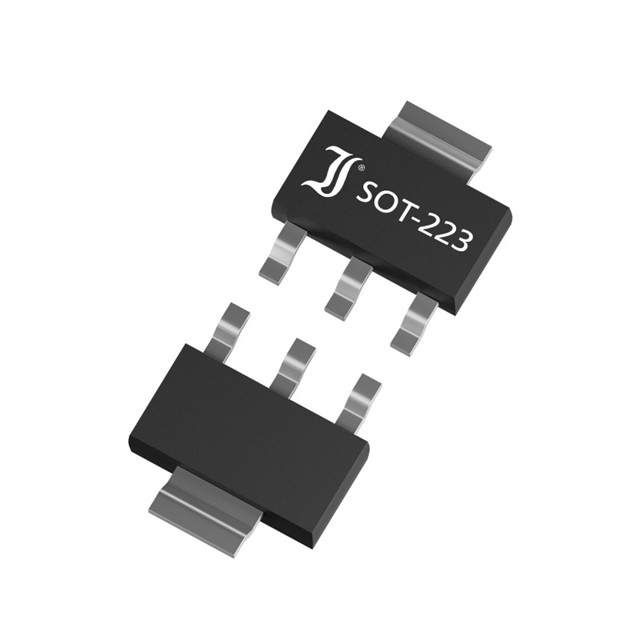

BJT SOT-223 80V 1000MA
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- TO-261-4
- Seri / Aile Numarası
- BCP56
BCP56-6 Hakkında
BCP56-6, Diotec Semiconductor tarafından üretilen NPN tipi bipolar junction transistör (BJT) olup, SOT-223 yüzey montaj paketinde sunulmaktadır. Maksimum 80V collector-emitter gerilimi ve 1A collector akımı ile çalışabilir. 2W güç yayma kapasitesine sahip bu transistör, -55°C ile +150°C sıcaklık aralığında işletilmek üzere tasarlanmıştır. 100MHz transition frequency ile orta frekanslı uygulamalara uygundur. Tipik anahtarlama uygulamaları, ses frekansı amplifikatörleri, sinyal işleme devreleri ve genel amaçlı BJT uygulamalarında kullanılır. Düşük collector cutoff akımı (100nA) ve iyi DC akım kazancı özellikleri ile güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 150mA, 2V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-261-4, TO-261AA |
| Part Status | Active |
| Power - Max | 2 W |
| Supplier Device Package | SOT-223 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
