Transistörler - Bipolar (BJT) - Tekil

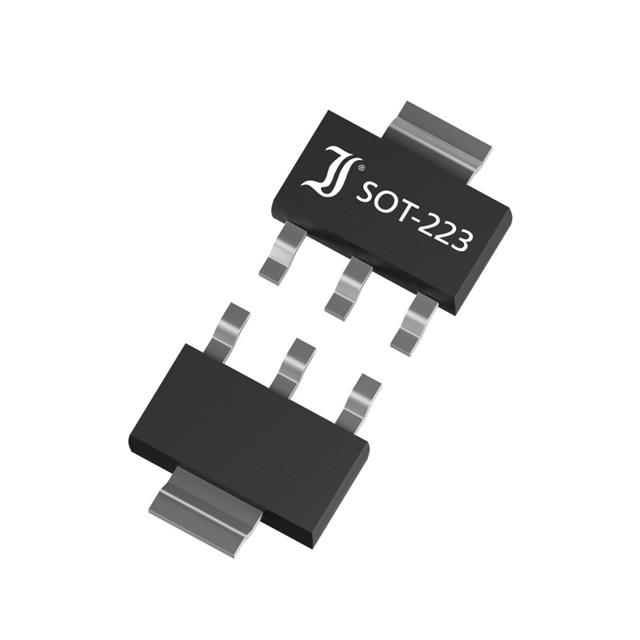

BCP56-16-AQ
Bip Trans, 80V, 1000mA, NPN
- Üretici
- DComponents
- Paket/Kılıf
- TO-261-4
- Seri / Aile Numarası
- BCP56
BCP56-16-AQ Hakkında
BCP56-16-AQ, DComponents tarafından üretilen NPN bipolar transistördür. Surface mount SOT-223 paketinde sunulan bu transistör, 80V kolektör-emitter gerilimi ve 1A maksimum kolektör akımı ile orta güç uygulamalarında kullanılır. 100MHz transition frequency ile hızlı anahtarlama işlemleri gerçekleştirebilir. 1.3W maksimum güç dağıtımı kapasitesi ile motor kontrol, aydınlatma sürücüleri, ses amplifikatörleri ve genel sinyal amplifikasyon uygulamalarında yer alabilir. -55°C ile 150°C geniş çalışma sıcaklığı aralığı endüstriyel ve oto uygulamalar için elverişlidir. 100 (minimum) DC current gain ile stabil amplifikasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 2V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-261-4, TO-261AA |
| Part Status | Active |
| Power - Max | 1.3 W |
| Supplier Device Package | SOT-223 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
