Transistörler - Bipolar (BJT) - Tekil

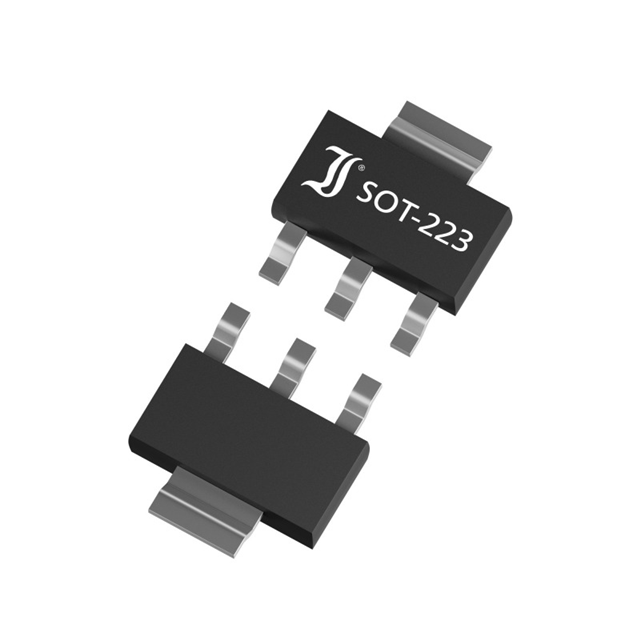

BCP56-16
BJT SOT-223 80V 1000MA
- Üretici
- DComponents
- Paket/Kılıf
- TO-261-4
- Seri / Aile Numarası
- BCP56
BCP56-16 Hakkında
BCP56-16, DComponents tarafından üretilen NPN tipi bipolar junction transistördür (BJT). SOT-223 yüzey montaj paketinde sunulan bu komponent, maksimum 80V collector-emitter gerilimi ve 1A collector akımı ile çalışabilir. 100MHz transition frequency ve 2W maksimum güç derecelendirmesi ile orta hızlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. DC current gain (hFE) minimum 100 değeri ile genel sinyal işleme, sürücü devreleri ve kontrol uygulamalarında tercih edilir. -55°C ile 150°C arasında güvenilir çalışma sağlar. Tüketici elektroniği, endüstriyel kontrol ve automation sistemlerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 2V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-261-4, TO-261AA |
| Part Status | Active |
| Power - Max | 2 W |
| Supplier Device Package | SOT-223 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
