Transistörler - Bipolar (BJT) - Tekil
BCP56-10

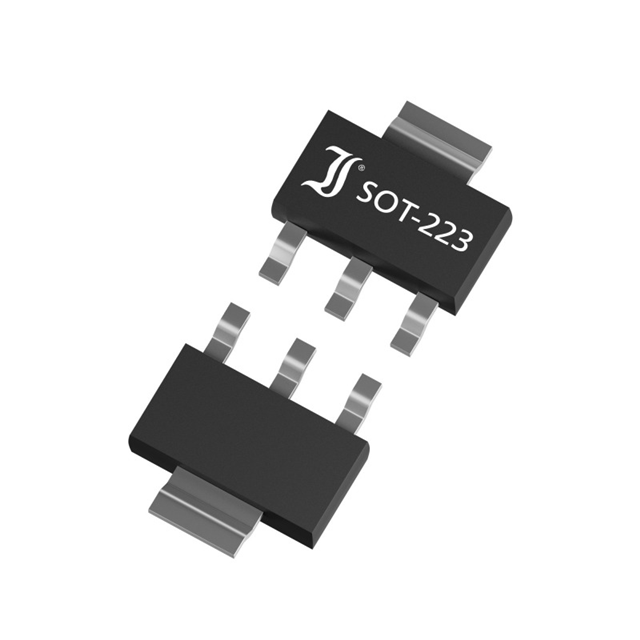

BJT SOT-223 80V 1000MA
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- TO-261-4
- Seri / Aile Numarası
- BCP56
BCP56-10 Hakkında
BCP56-10, Diotec Semiconductor tarafından üretilen NPN bipolar junction transistör (BJT) olup, SOT-223 yüzey montaj paketinde sunulmaktadır. Maksimum 80V collector-emitter gerilimi ve 1A collector akımı ile tasarlanmıştır. 2W güç tüketimine kadir olan bu transistör, -55°C ile 150°C arasında çalışabilir. 100MHz transition frekansı sayesinde anahtarlama uygulamalarında ve orta hızlı sinyalleme devrelerinde kullanılabilir. 500mV satürasyon gerilimi ile düşük enerji kaybı sağlar. Vce(sat) = 500mV @ Ib=50mA, Ic=500mA ve DC gain (hFE) = 63 @ 150mA, 2V olan bu bileşen, genel amaçlı anahtarlama, darbe sürücüleri ve sinyal amplifikasyonu gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 63 @ 150mA, 2V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-261-4, TO-261AA |
| Part Status | Active |
| Power - Max | 2 W |
| Supplier Device Package | SOT-223 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
