Transistörler - Bipolar (BJT) - Tekil

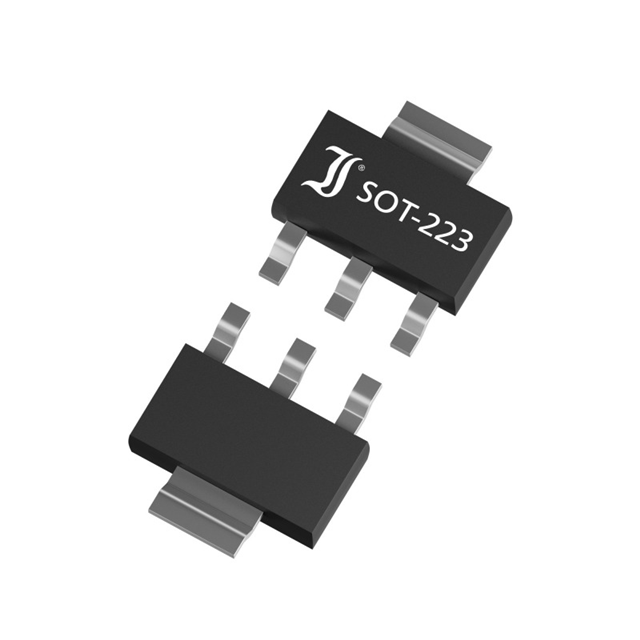

BCP55-16
BJT SOT-223 60V 1000MA
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- TO-261-4
- Seri / Aile Numarası
- BCP55
BCP55-16 Hakkında
BCP55-16, Diotec Semiconductor tarafından üretilen NPN bipolar junction transistöründür. SOT-223 (TO-261-4) yüzey montaj paketinde sunulan bu bileşen, düşük sinyal amplifikasyonu ve anahtarlama uygulamalarında kullanılır. 60V kollektör-emitör gerilimi, 1A kollektör akımı ve 1.3W maksimum güç derecelendirmesi ile orta güç uygulamalarında tercih edilir. 100MHz transition frequency ve 100 minimum DC akım kazancı (150mA, 2V'de) ile genel amaçlı sinyal işleme, motor kontrol, LED sürücü ve power management devreleri için uygundur. -55°C ile +150°C arasında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 2V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-261-4, TO-261AA |
| Part Status | Active |
| Power - Max | 1.3 W |
| Supplier Device Package | SOT-223 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
