Transistörler - Bipolar (BJT) - Tekil

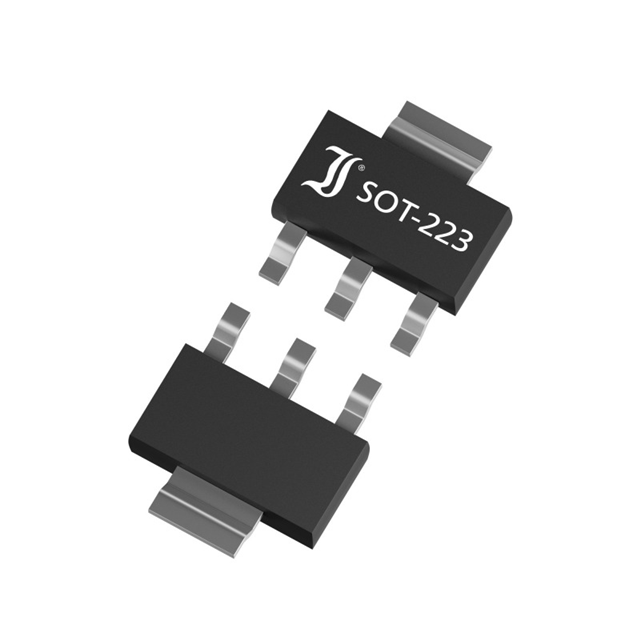

BCP55-10
BJT SOT-223 60V 1000MA
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- TO-261-4
- Seri / Aile Numarası
- BCP55
BCP55-10 Hakkında
BCP55-10, Diotec Semiconductor tarafından üretilen NPN tipi bipolar junction transistör (BJT) olup, SOT-223 yüzey montajlı paket ile sunulmaktadır. 60V kollektör-emitter gerilimi ve 1A maksimum kollektör akımı ile genel amaçlı anahtarlama ve amplifikasyon uygulamalarında kullanılmaya uygundur. 100MHz transition frekansı, 63 minimum DC akım kazancı ve 500mV doyum gerilimi ile orta güç anahtarlama devrelerinde, motor kontrol, röle kontrol ve ses amplifikatörü gibi uygulamalarda tercih edilir. -55°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 63 @ 150mA, 2V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-261-4, TO-261AA |
| Part Status | Active |
| Power - Max | 1.3 W |
| Supplier Device Package | SOT-223 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
