Transistörler - Bipolar (BJT) - Tekil

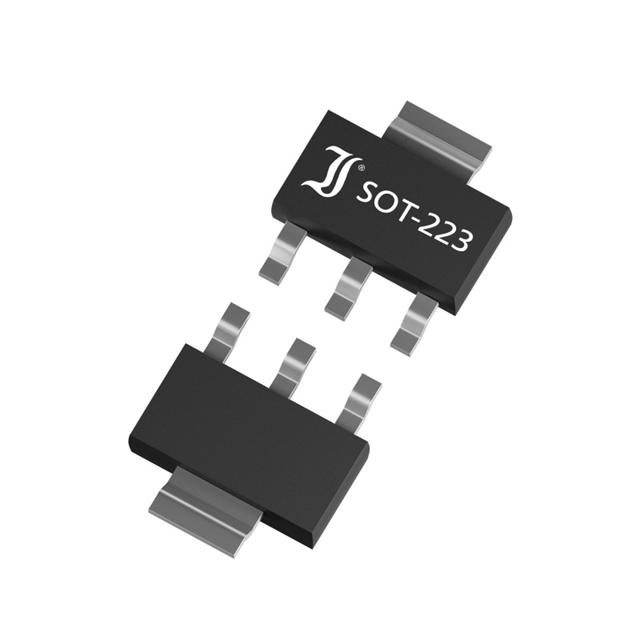

BCP53-6
BJT SOT-223 80V 1000MA
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- TO-261-4
- Seri / Aile Numarası
- BCP53
BCP53-6 Hakkında
BCP53-6, Diotec Semiconductor tarafından üretilen PNP tipi bipolar junction transistör (BJT) olup SOT-223 yüzey montaj paketinde sunulmaktadır. 80V kolektör-emitter gerilimi, 1A maksimum kolektör akımı ve 120MHz transition frekansı ile orta güç uygulamalarında kullanılmaya uygundur. 1.3W maksimum güç tüketimi özellikleriyle aydınlatma kontrolü, motor sürme, anahtarlama devrelerinde ve genel sinyal işleme uygulamalarında tercih edilir. -55°C ile +150°C arasında çalışan bileşen, geniş sıcaklık aralığı nedeniyle endüstriyel ve otomotiv uygulamalarında da yer bulur. 500mV satürasyon gerilimi ile verimli anahtar karakteristiğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 150mA, 2V |
| Frequency - Transition | 120MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-261-4, TO-261AA |
| Part Status | Active |
| Power - Max | 1.3 W |
| Supplier Device Package | SOT-223 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
