Transistörler - Bipolar (BJT) - Tekil

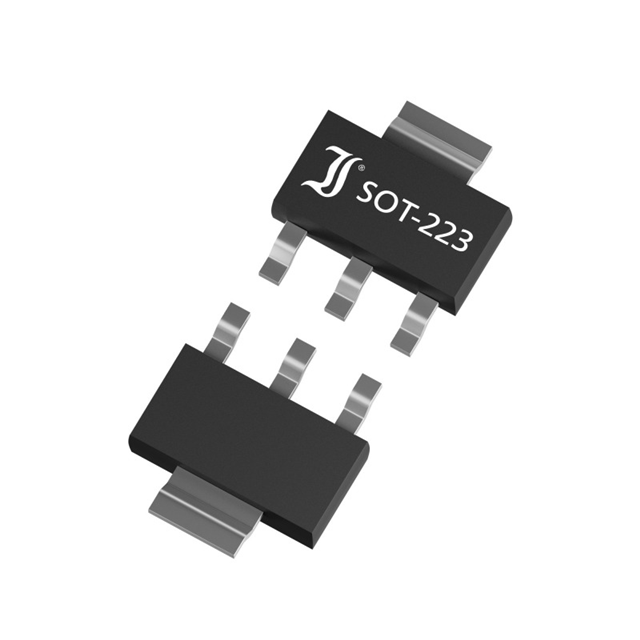

BCP53-16
BJT SOT-223 80V 1000MA
- Üretici
- DComponents
- Paket/Kılıf
- TO-261-4
- Seri / Aile Numarası
- BCP53
BCP53-16 Hakkında
BCP53-16, DComponents tarafından üretilen yüksek hızlı PNP bipolar junction transistördür. SOT-223 (TO-261-4) yüzey montajlı pakette sunulan bu bileşen, 80V kollektör-emitter voltajı ve 1A maksimum kollektör akımı ile orta güç uygulamalarında kullanılır. 120MHz transition frequency ile hızlı anahtarlama işlemlerine uygun tasarlanmıştır. -55°C ile 150°C arasında güvenilir çalışma sağlayan bu transistör, ses amplifikatörleri, anahtarlama devreleri, RF uygulamaları ve güç yönetimi sistemlerinde yaygın olarak tercih edilir. 1.3W maksimum güç dağıtımı kapasitesi ile kompakt tasarımlar için idealdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 2V |
| Frequency - Transition | 120MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-261-4, TO-261AA |
| Part Status | Active |
| Power - Max | 1.3 W |
| Supplier Device Package | SOT-223 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
