Transistörler - Bipolar (BJT) - Tekil

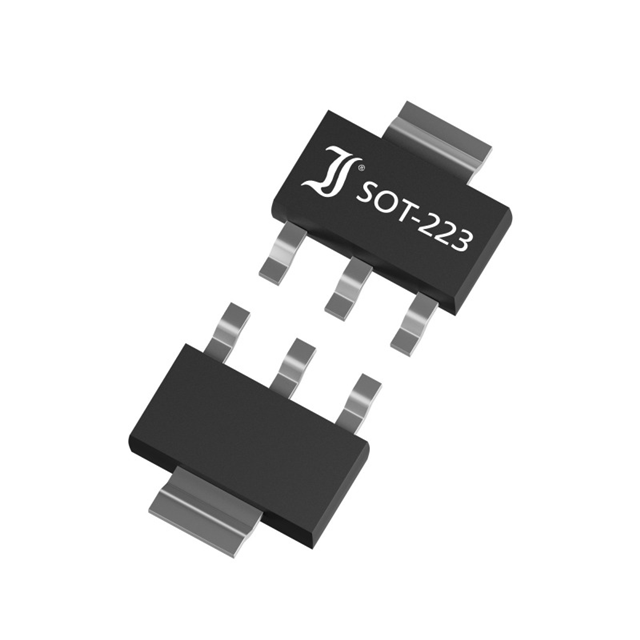

BCP53-10
BJT SOT-223 80V 1000MA
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- TO-261-4
- Seri / Aile Numarası
- BCP53
BCP53-10 Hakkında
BCP53-10, Diotec Semiconductor tarafından üretilen PNP bipolar junction transistördür (BJT). SOT-223 yüzey montajlı paket içinde sunulan bu komponent, 1A'e kadar kolektör akımında çalışabilir. 80V'luk VCEO (Kolektör-Emitör Gerilimi) kapasitesi, maksimum 1.3W güç tüketimi ve 120MHz transition frekansı ile orta frekanslı uygulamalara uygundur. -55°C ile +150°C arasında çalışır. Tipik 500mV saturasyon gerilimi ile anahtarlama devreleri, amplifikatörler ve genel sinyal işleme uygulamalarında kullanılır. DC akım kazancı 500mA, 2V koşullarında 63 minimum değerine sahiptir. Aktif durum parçası olan BCP53-10, düşük enjeksiyon akımında yüksek akım kapasitesi gerektiren tasarımlara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 63 @ 500mA, 2V |
| Frequency - Transition | 120MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-261-4, TO-261AA |
| Part Status | Active |
| Power - Max | 1.3 W |
| Supplier Device Package | SOT-223 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
