Transistörler - Bipolar (BJT) - Diziler

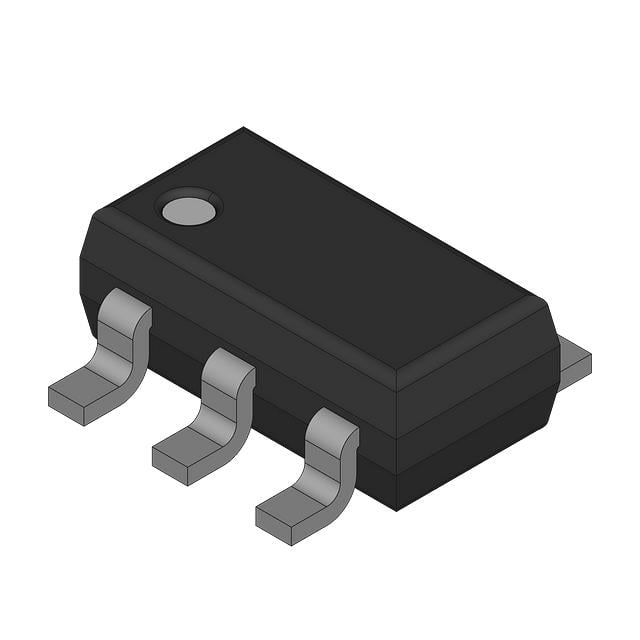

BCM857DS115
PNP/PNP MATCHED DOUBLE TRANSISTO
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- BCM857
BCM857DS115 Hakkında
BCM857DS115, Rochester Electronics tarafından üretilen dual PNP matched pair transistördür. SC-74 (SOT-457) yüzey montaj paketinde sunulan bu komponent, iki adet eşleştirilmiş PNP transistörü içerir. Maksimum collector akımı 100mA, 175MHz transition frequency ve 45V collector-emitter breakdown voltajı ile çalışır. 200 minimum DC current gain (hFE), 380mW güç kapasitesi ve 150°C maksimum çalışma sıcaklığına sahiptir. Matched pair konfigürasyonu sayesinde hassas analog uygulamalarda, diferansiyel amplifikatörlerde, logaritmik amplifikatörlerde ve audio sinyali işlemede tercih edilir. Yüksek doğrusallık ve düşük ofset gerektiren analog circuit tasarımlarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2mA, 5V |
| Frequency - Transition | 175MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 380mW |
| Supplier Device Package | 6-TSOP |
| Transistor Type | 2 PNP (Dual) Matched Pair |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
