Transistörler - Bipolar (BJT) - Diziler

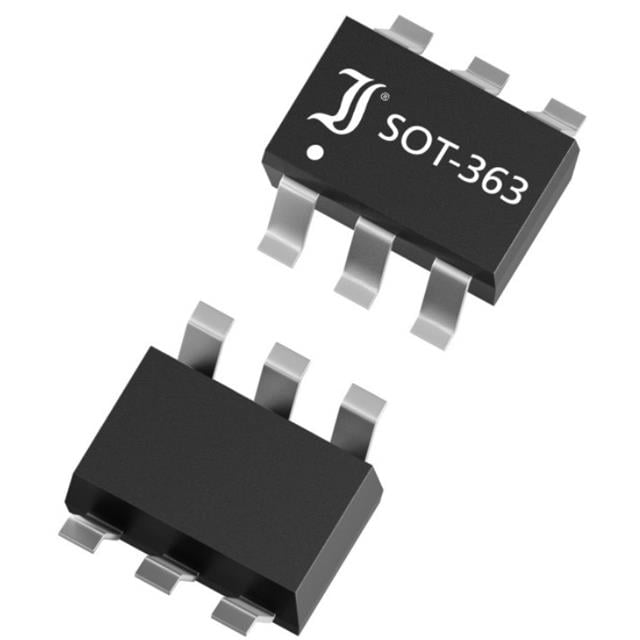

BCM846BS
BI Trst. 65V, 100mA, NPN
- Üretici
- DComponents
- Paket/Kılıf
- 6-TSSOP
- Seri / Aile Numarası
- BCM846
BCM846BS Hakkında
BCM846BS, iki adet NPN bipolar transistörü içeren bir dual transistör dizisidir. Surface mount SOT-363 paketinde sunulan bu bileşen, düşük sinyal ve anahtarlama uygulamalarında kullanılmaktadır. 65V maksimum Vce derecelendirmesi ve 100mA maksimum kolektör akımı ile ön amplifikatör, ses frekansı uygulamaları, genel amaçlı anahtarlama ve düşük güçlü dijital entegre devreler ile arayüz oluşturma gibi işlemler için uygundur. 250MHz geçiş frekansı hızlı anahtarlama gerektiren devrelerde avantajlı performans sağlar. Minimum 200 hFE DC akım kazancı ve 200mV maksimum doyum gerilimi hassas amplifikasyon ve verimli anahtarlama kabiliyeti sunar. 150°C üst çalışma sıcaklığında yüksek sıcaklık ortamlarında güvenilir çalışma garantiler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power - Max | 200mW |
| Supplier Device Package | SOT-363 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 65V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
