Transistörler - Bipolar (BJT) - Tekil

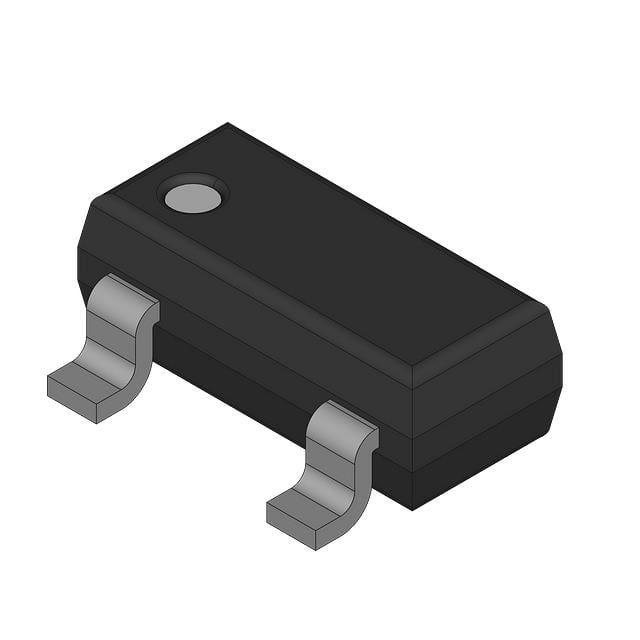

BC860C
SMALL SIGNAL BIPOLAR TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- BC860C
BC860C Hakkında
BC860C, Rochester Electronics tarafından üretilen küçük sinyal PNP bipolar transistördür. Surface mount SOT-23-3 (TO-236) paketinde sunulan bu komponent, 100 mA maksimum kolektör akımı ve 100 MHz transition frekansı ile düşük frekanslı analog ve dijital anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında çalışabilen, 250 mW güç seçeneğine sahip transistör, ses amplifikasyonu, güç yönetimi ve sinyal işleme devrelerinde yaygın olarak tercih edilir. 420 minimum DC akım kazancı (hFE) ile güvenilir amplifikasyon sağlar. 45V maksimum collector-emitter breakdown voltajı, çeşitli endüstriyel ve tüketici elektronik uygulamalarında çalışma esnekliği sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 420 @ 2mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 250 mW |
| Supplier Device Package | SOT-23-3 (TO-236) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 650mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
