Transistörler - Bipolar (BJT) - Tekil

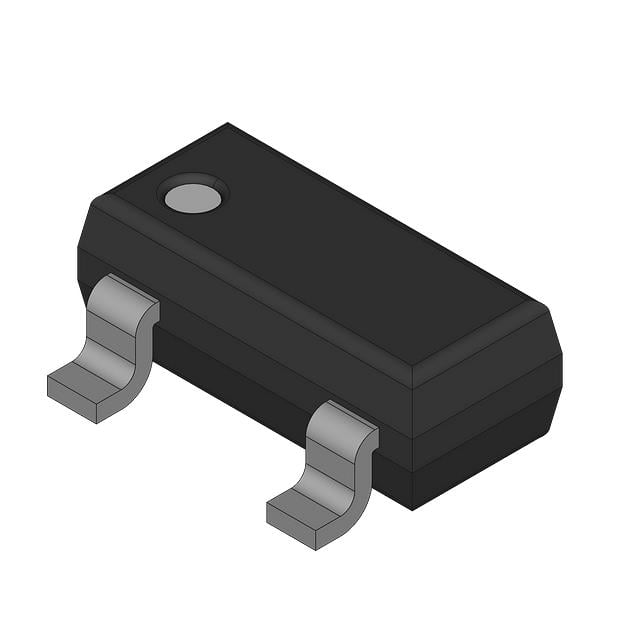

BC859B
SMALL SIGNAL BIPOLAR TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- BC859B
BC859B Hakkında
BC859B, Rochester Electronics tarafından üretilen PNP tipi small signal bipolar transistördür (BJT). Surface mount SOT-23-3 paketinde sunulan bu transistör, düşük sinyal uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 100mA kollektör akımı ve 100MHz transition frekansı ile orta hızlı anahtarlama uygulamalarına uygundur. 220 minimum DC akım kazancı (hFE) sağlar. -55°C ile +150°C arası sıcaklık aralığında çalışabilir ve 250mW güç tüketimi ile düşük güç uygulamalarında tercih edilir. Ses amplifikatörleri, sinyal işleme devreleri, anahtarlama uygulamaları ve genel amaçlı elektronik tasarımlarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 220 @ 2mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 250 mW |
| Supplier Device Package | SOT-23-3 (TO-236) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 650mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
