Transistörler - Bipolar (BJT) - Diziler

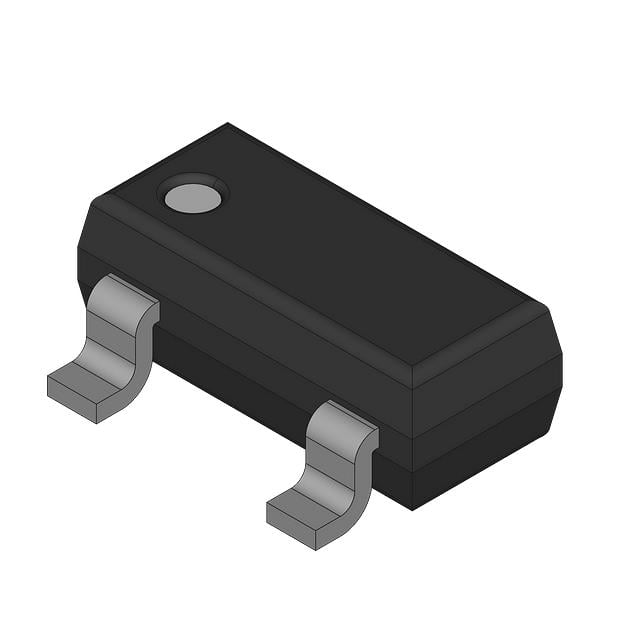

BC857CMTF
SMALL SIGNAL BIPOLAR TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- BC857
BC857CMTF Hakkında
BC857CMTF, Rochester Electronics tarafından üretilen PNP tipi küçük sinyal bipolar transistördür. SOT-23-3 (SC-59) surface mount paketinde sunulan bu transistör, 150MHz transition frequency ve 100mA maksimum collector akımı ile çalışır. 310mW power rating ile düşük sinyal amplifikasyon, anahtarlama ve lojik uygulamalarında kullanılır. DC current gain (hFE) 2mA ve 5V koşullarında minimum 110 değerine sahiptir. 45V collector-emitter breakdown voltage ile genel amaçlı sinyal işleme devrelerinde, ses amplifikatörlerde ve anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 110 @ 2mA, 5V |
| Frequency - Transition | 150MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 310mW |
| Supplier Device Package | SOT-23 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 650mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
