Transistörler - Bipolar (BJT) - Tekil

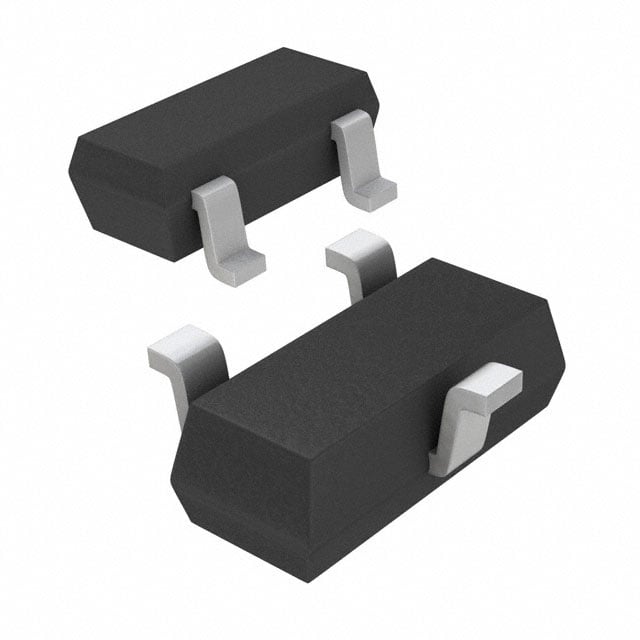

BC857BR TR PBFREE
TRANSISTOR-SMALL SINGAL
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- BC857
BC857BR TR PBFREE Hakkında
BC857BR TR PBFREE, Central Semiconductor tarafından üretilen PNP tipinde küçük sinyal transistörüdür. SOT-23 yüzey monte paketinde sunulan bu transistör, düşük güç tüketimi gerektiren anahtarlama ve amplifikasyon uygulamalarında kullanılır. 100 mA maksimum kolektör akımı, 220 minimum DC akım kazancı ve 100 MHz geçiş frekansı ile genel amaçlı sinyal işleme devreleri, ses frekansı amplifikatörleri, modülasyon devreleri ve lojik seviye uyarlaması uygulamalarında yer alır. Geniş çalışma sıcaklık aralığı (-65°C ~ 150°C) ve 45V maksimum Vce kırılma gerilimi ile çeşitli endüstriyel ve tüketici elektronik ürünlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 220 @ 2mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 350 mW |
| Supplier Device Package | SOT-23 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 650mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
