Transistörler - Bipolar (BJT) - Tekil
BC857BM-TP
TRANS PNP 45V 100MA SOT883
BC857BM-TP Hakkında

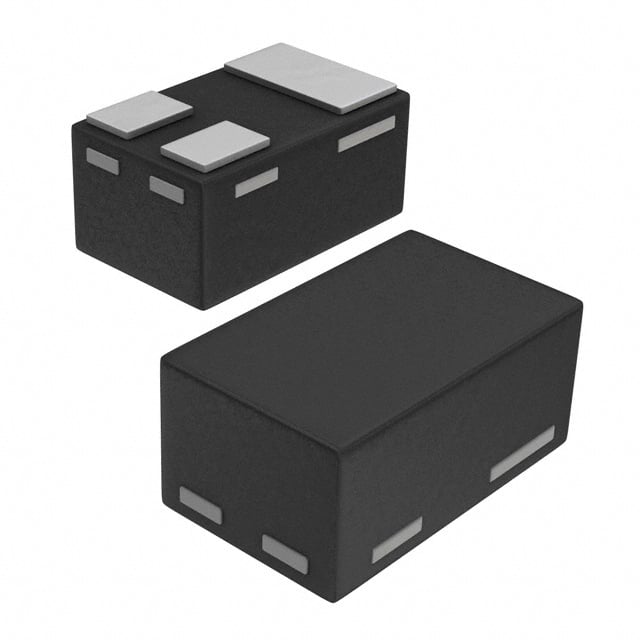

BC857BM-TP, Micro Commercial Components (MCC) tarafından üretilen PNP bipolar junction transistördür (BJT). Surface mount SOT-883 (SC-101) paketinde sunulan bu transistör, 45V maksimum collector-emitter breakdown voltajı ve 100mA maksimum collector akımı ile çalışır. DC current gain değeri 2mA, 5V koşullarında minimum 220 olup, 100MHz transition frequency ile orta hızlı uygulamalara uygun tasarlanmıştır. 400mV maksimum VCE saturation voltajı ile verimli anahtarlama karakteristiği sağlar. -55°C ile 150°C arasındaki geniş çalışma sıcaklık aralığında güvenilir performans gösterir. Genel amaçlı sinyal işleme, anahtarlama ve amplifikasyon uygulamalarında yaygın olarak kullanılır. Not: Bu ürün obsolete (üretimi durdurulmuş) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 15nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 220 @ 2mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-101, SOT-883 |
| Part Status | Obsolete |
| Supplier Device Package | SOT-883 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 100mA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
