Transistörler - Bipolar (BJT) - Tekil

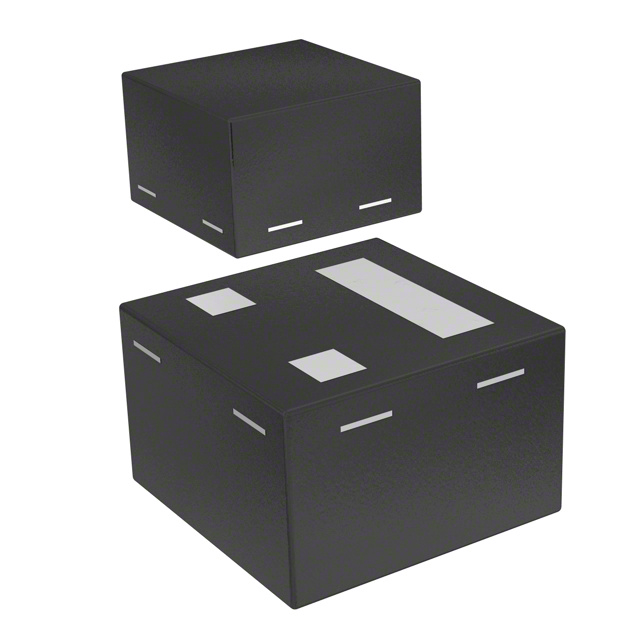

BC857BFZ-7B
TRANS PNP 45V 0.1A X2-DFN060
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-XFDFN
- Seri / Aile Numarası
- BC857
BC857BFZ-7B Hakkında
BC857BFZ-7B, Diodes Incorporated tarafından üretilen surface mount PNP bipolar transistördür. 45V collector-emitter breakdown voltajı ve 100mA maksimum collector akımı ile düşük sinyalli anahtarlama ve amplifikasyon uygulamalarında kullanılır. 100MHz transition frequency ile hızlı anahtarlama işlemlerine uygun olan bu transistör, -55°C ile 150°C arasında çalışabilir. X2-DFN0606-3 paketinde sunulan bileşen, 435mW maksimum güç tüketimi ve 500mV doyma voltajı ile kompakt tasarımlar ve taşınabilir cihazlarda tercih edilir. Ses amplifikatörleri, opto-kaplin çıkışları ve genel amaçlı anahtarlama devrelerinde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 15nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power - Max | 435 mW |
| Supplier Device Package | X2-DFN0606-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
