Transistörler - Bipolar (BJT) - Tekil

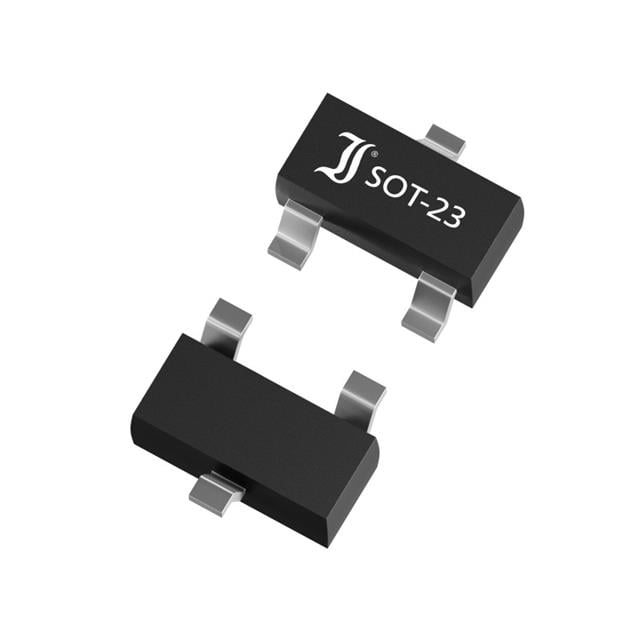

BC856A-AQ
BI Trst. 65V, 100mA
- Üretici
- DComponents
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- BC856A
BC856A-AQ Hakkında
BC856A-AQ, DComponents tarafından üretilen PNP bipolar junction transistördür (BJT). 65V kolektör-emitter breakdown voltajı ve 100mA maksimum kolektör akımı ile orta güç uygulamalarında kullanılır. 250mW maksimum dissipasyon gücü ve 100MHz transition frequency özellikleri ile anahtarlama ve amplifikasyon devrelerinde görev yapar. TO-236-3 (SOT-23) yüzey monte paketinde sunulan bu transistör, -55°C ile 150°C arasında çalışabilen geniş sıcaklık aralığında endüstriyel ve tüketici elektronik uygulamalarında yaygın olarak tercih edilir. Kompakt boyutu ve düşük güç tüketimi ile pil çalışan cihazlar, sinyal işleme, logik uygulamaları ve düşük frekanslı anahtarlama tasarımlarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 125 @ 2mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 250 mW |
| Supplier Device Package | SOT-23-3 (TO-236) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 650mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 65 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
