Transistörler - Bipolar (BJT) - Diziler

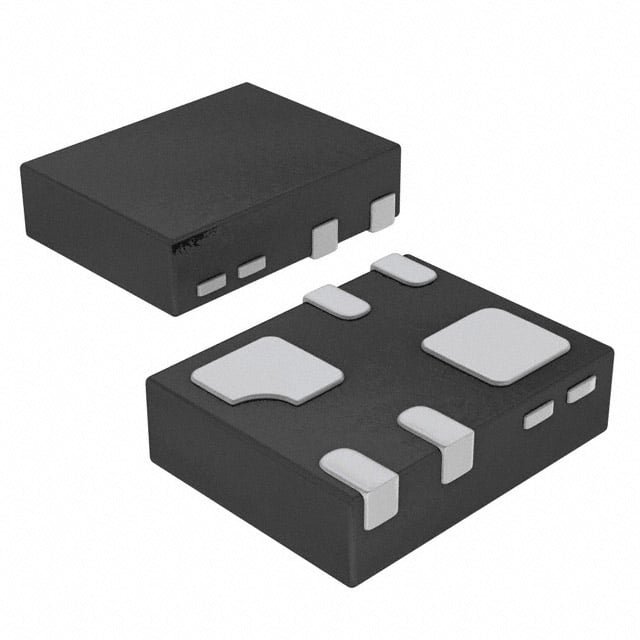

BC847CDLP-7
TRANS 2NPN 45V 0.1A 6DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-XFDFN Exposed Pad
- Seri / Aile Numarası
- BC847
BC847CDLP-7 Hakkında
BC847CDLP-7, Diodes Incorporated tarafından üretilen dual NPN BJT transistör dizisidir. Surface mount 6-XFDFN paketinde sunulan bu komponent, maksimum 100mA kolektör akımı ve 45V gerilim kapasitesi ile düşük güç uygulamalarında kullanılır. 420 minimum DC akım kazancı (hFE), 100MHz transition frekansı ve 350mW maksimum güç tüketimi özellikleriyle sinyal amplifikasyonu, anahtarlama devreleri ve genel amaçlı anahtarlama uygulamalarında tercih edilir. -65°C ile +150°C arasında çalışan bu komponent, tüketici elektroniği, bilgisayar çevre birimleri ve endüstriyel kontrol sistemlerinde yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 15nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 420 @ 2mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | 6-XFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 350mW |
| Supplier Device Package | X2-DFN1310-6 (Type B) |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
