Transistörler - Bipolar (BJT) - Diziler

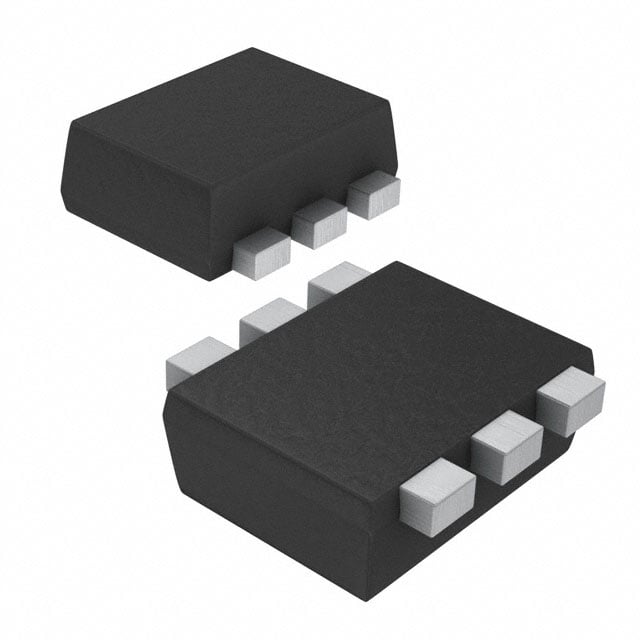

BC847BV-TP
TRANS 2NPN 45V 0.1A SOT563
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- BC847BV
BC847BV-TP Hakkında
BC847BV-TP, Micro Commercial Components tarafından üretilen dual NPN transistör dizisidir. SOT-563 yüzey montaj paketinde sunulan bu bileşen, anahtarlama ve amplifikasyon uygulamalarında kullanılır. Maksimum 45V kollektör-emitter gerilimi ve 100mA kollektör akımı ile çalışabilen transistör, 100MHz transition frequency'ye sahiptir. 200 minimum DC current gain (hFE) değeri ile sinyal işleme devrelerinde, ses amplifikatörlerinde ve dijital lojik sürücü uygulamalarında uygun bir çözümdür. -55°C ile +150°C aralığında çalışabilir ve maksimum 150mW güç tüketebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Active |
| Power - Max | 150mW |
| Supplier Device Package | SOT-563 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
