Transistörler - Bipolar (BJT) - Tekil

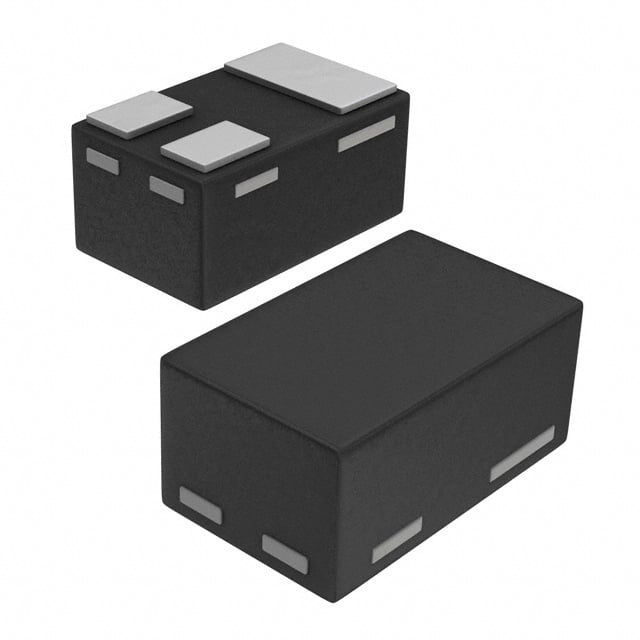

BC847BM-TP
TRANS NPN 45V 100MA SOT883
- Paket/Kılıf
- SC-101
- Seri / Aile Numarası
- BC847
BC847BM-TP Hakkında
BC847BM-TP, Micro Commercial Components tarafından üretilen NPN bipolar junction transistördür. SC-101 (SOT-883) yüzey montaj paketinde sunulan bu transistör, 45V maksimum collector-emitter gerilimi ve 100mA maksimum collector akımı ile çalışabilir. 100MHz transition frequency özelliğine sahip olan bileşen, düşük sinyal anahtarlama ve amplifikasyon uygulamalarında kullanılır. DC akım kazancı (hFE) 2mA, 5V şartlarında minimum 220'dir. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahip olan BC847BM-TP, genel amaçlı sinyal işleme, ses amplifikasyon ve kontrol devrelerine uygundur. Sabit akım kaynakları ve anahtarlama uygulamalarında yaygın olarak tercih edilir. Bileşen şu anda üretimi sonlandırılmış (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 15nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 220 @ 2mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-101, SOT-883 |
| Part Status | Obsolete |
| Supplier Device Package | SOT-883 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
