Transistörler - Bipolar (BJT) - Tekil

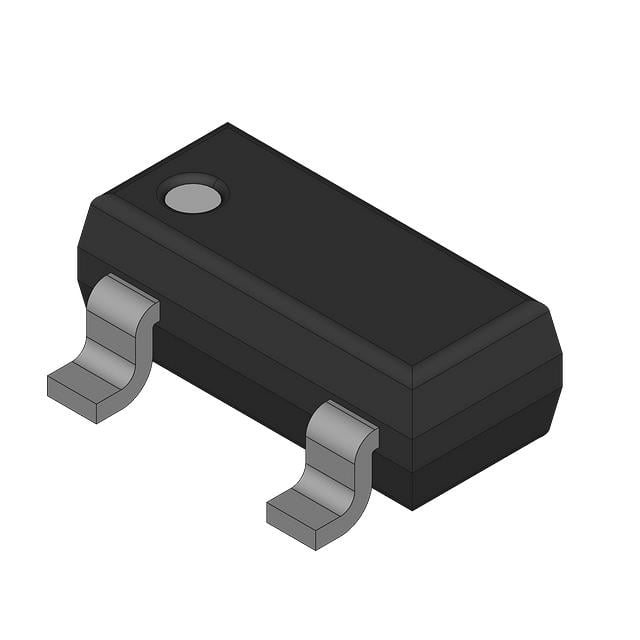

BC847B-B5003
BIPOLAR GEN PURPOSE TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- BC847B
BC847B-B5003 Hakkında
BC847B-B5003, Rochester Electronics tarafından üretilen genel amaçlı NPN bipolar transistördür. Surface mount SO-23-3 (SC-59) paketinde sunulan bu transistör, 100 mA collector akımı ve 250 MHz transition frequency ile orta seviye uygulamalara uygundur. 45V breakdown voltajı, 330mW güç dissipasyonu ve minimum 200 DC current gain ile sinyal amplifikasyonu, anahtarlama ve düşük frekanslı RF devrelerinde kullanılabilir. -55°C ile +150°C arasında çalışma sıcaklığı desteği ile endüstriyel ve tüketici uygulamalarında tercih edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 330 mW |
| Supplier Device Package | PG-SOT23-3-11 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
