Transistörler - Bipolar (BJT) - Tekil

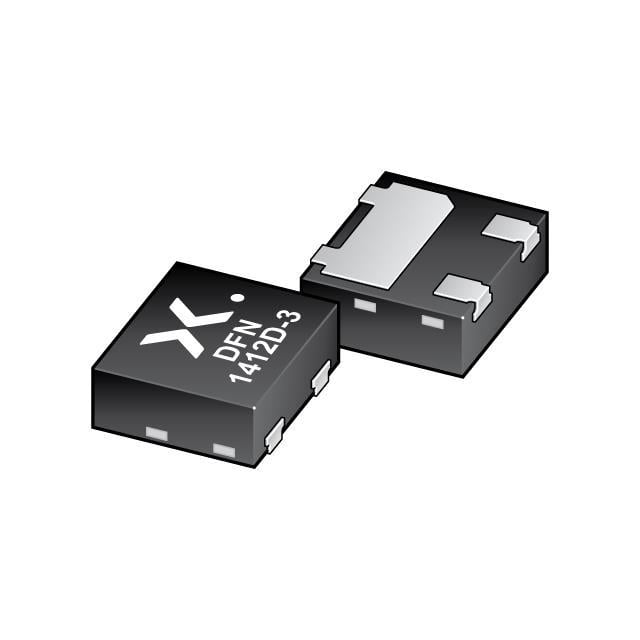

BC847AQC-QZ
BC847AQC-Q/SOT8009/DFN1412D-3
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XDFN Exposed Pad
- Seri / Aile Numarası
- BC847
BC847AQC-QZ Hakkında
BC847AQC-QC, Nexperia tarafından üretilen NPN bipolar junction transistördür (BJT). Surface mount teknolojisine uygun 3-XDFN Exposed Pad paketinde sunulan bu bileşen, maksimum 100mA kolektör akımı ve 45V collector-emitter gerilimi ile çalışabilir. 100MHz transition frequency özelliği ile düşük frekans uygulamalarında hızlı anahtarlama sağlar. Maksimum 360mW güç tüketimine sahiptir ve -40°C ile +150°C arasında çalışır. DC akım kazancı (hFE) 2mA, 5V koşullarında minimum 110'dur. 400mV doyum gerilimi ile switch uygulamalarında kullanılır. Ses amplifikatörleri, anahtarlama devreleri, düşük güçlü sinyal işleme ve logic seviyesi uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 110 @ 2mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount, Wettable Flank |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-XDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 360 mW |
| Supplier Device Package | DFN1412D-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
