Transistörler - Bipolar (BJT) - Tekil

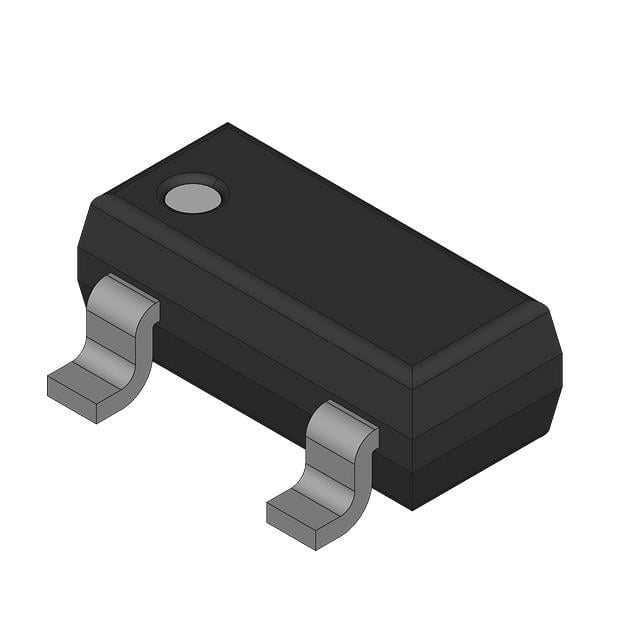

BC847AMTF
NPN EPITAXIAL SILICON TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- BC847A
BC847AMTF Hakkında
BC847AMTF, Rochester Electronics tarafından üretilen genel amaçlı NPN epitaxial silicon transistördür. SOT-23-3 yüzey montajlı paket ile sunulan bu bileşen, 100mA collector akımı ve 45V breakdown voltajı ile küçük sinyali anahtarlama ve amplifikasyon uygulamalarında kullanılır. 300MHz geçiş frekansı ve 110 minimum DC akım kazancı (2mA, 5V'da) ile düşük frekanslı devreler, ses amplifikatörleri ve lojik devre uygulamalarında tercih edilir. Maksimum 310mW güç dağıtım kapasitesi ile 150°C'ye kadar çalışabilir. 600mV saturasyon voltajı (5mA taban akımı, 100mA collector akımında) sayesinde etkin anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 110 @ 2mA, 5V |
| Frequency - Transition | 300MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 310 mW |
| Supplier Device Package | SOT-23-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
