Transistörler - Bipolar (BJT) - Tekil

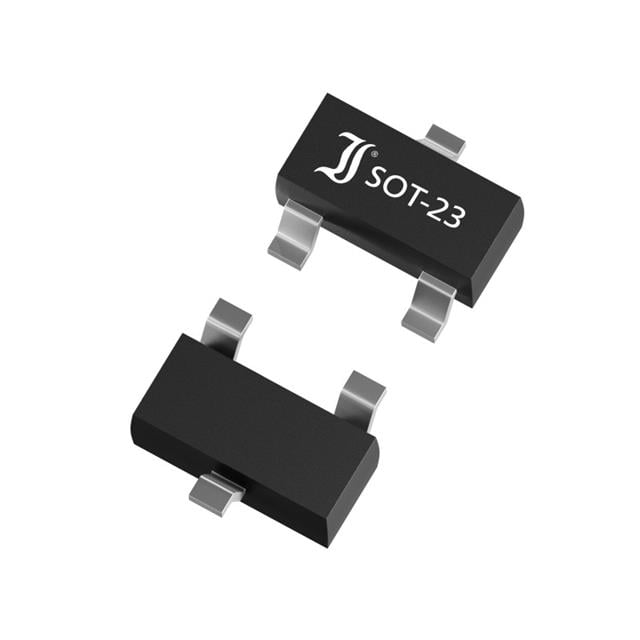

BC847A
Bipolar Transt., 45V, 100mA, NPN
- Üretici
- DComponents
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- BC847A
BC847A Hakkında
BC847A, DComponents tarafından üretilen NPN tipi bipolar junction transistörtür (BJT). Surface mount SOT-23-3 (TO-236) paketinde sunulan bu komponent, anahtarlama ve sinyal amplifikasyonu uygulamalarında kullanılır. Maksimum collector akımı 100mA, breakdown voltajı 45V olan transistör, -55°C ile +150°C işletme sıcaklık aralığında çalışabilir. 300MHz transition frequency ve minimum 110 DC current gain (hFE) özellikleriyle düşük sinyal seviyesi amplifikasyonu ve ayrık mantık devreleri gibi uygulamalarda tercih edilir. 250mW maksimum güç yayılımı ile kompakt tasarımlarda kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 110 @ 2mA, 5V |
| Frequency - Transition | 300MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 250 mW |
| Supplier Device Package | SOT-23-3 (TO-236) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
