Transistörler - Bipolar (BJT) - Tekil

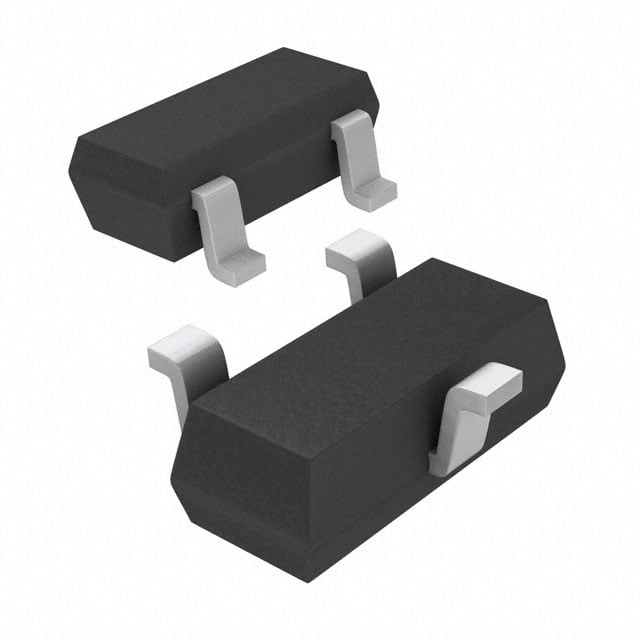

BC846BR TR PBFREE
TRANSISTOR-SMALL SINGAL
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- BC846
BC846BR TR PBFREE Hakkında
BC846BR TR PBFREE, Central Semiconductor tarafından üretilen NPN tipinde küçük sinyal bipolar transistörüdür. Surface mount SOT-23-3 paketinde sunulan bu transistör, 65V maksimum collector-emitter gerilimi ve 100MHz transition frequency'ye sahiptir. DC current gain (hFE) 200 @ 2mA, 5V koşullarında ölçülmektedir. Vce saturation gerilimi maksimum 250mV @ 500µA, 10mA'dir. ICBO akımı 15nA ile sınırlandırılmıştır. PBFREE sertifikası ile lead-free (kurşunsuz) uyumluluğu sağlanmıştır. Ses amplifikasyonu, anahtarlama devreleri, sinyal işleme ve düşük güç gereksinim duyan uygulamalarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Supplier Device Package | SOT-23 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 65 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
