Transistörler - Bipolar (BJT) - Tekil
BC846BQC-QZ

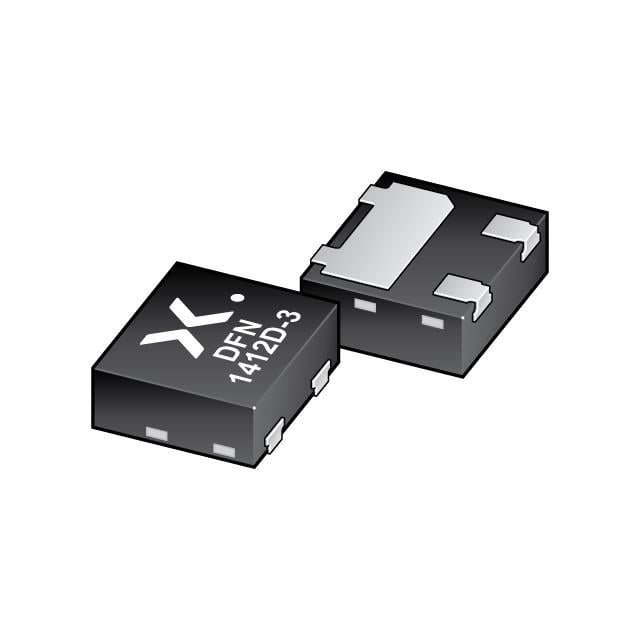

BC846BQC-Q/SOT8009/DFN1412D-3
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XDFN Exposed Pad
- Seri / Aile Numarası
- BC846
BC846BQC-QZ Hakkında
BC846BQC-QZ, Nexperia tarafından üretilen yüksek hızlı NPN bipolar transistördür. SOT8009 (DFN1412D-3) SMD paketinde sunulan bu bileşen, maksimum 100mA kolektör akımı ve 65V yıkılma gerilimi ile çalışır. 100MHz geçiş frekansı ve 200 minimum DC akım kazancı (hFE) ile hızlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. Maksimum 360mW güç yönetimi kapasitesi, düşük ICBO kaçak akımı ve 400mV saturasyon gerilimi ile sinyalleme, ses amplifikasyonu, RF devreler ve genel amaçlı anahtarlama uygulamalarında tercih edilir. -40°C ile +150°C arasında çalışmaya uygun.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount, Wettable Flank |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-XDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 360 mW |
| Supplier Device Package | DFN1412D-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 65 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
