Transistörler - Bipolar (BJT) - Tekil

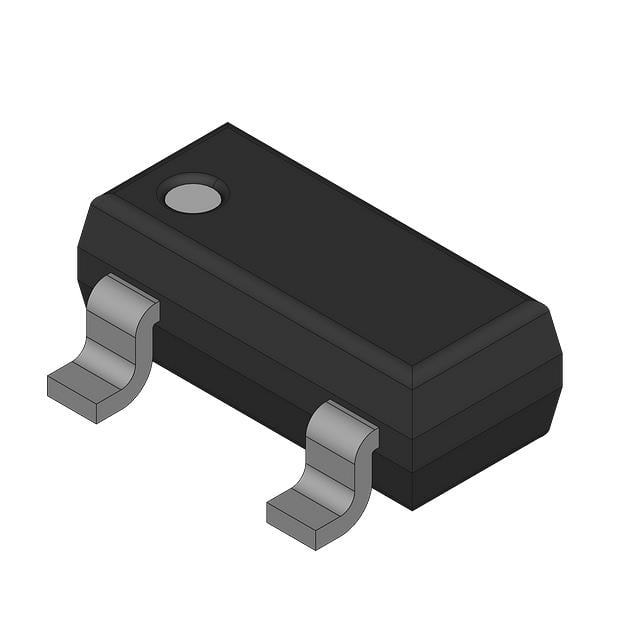

BC846BB5000
BIPOLAR TRANSISTOR TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- BC846
BC846BB5000 Hakkında
BC846BB5000, Rochester Electronics tarafından üretilen NPN tipinde bir bipolar junction transistor (BJT) olup, yüksek hızlı anahtarlama ve sinyal amplifikasyonu uygulamalarında kullanılır. TO-236-3 (SOT-23) SMD paketinde sunulan bu transistör, maksimum 100mA kolektör akımı ve 250MHz transition frequency ile düşük güç seviyesindeki devreler için uygundur. 65V collector-emitter breakdown voltajı ve 600mV saturation voltage karakteristikleri ile, mantık devrelerine sürücü olarak veya RF ön kademesi amplifikatörlerde tercih edilir. ±150°C çalışma sıcaklığı aralığında ve 330mW maksimum güç tüketimi ile endüstriyel ve tüketici elektroniği uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 330 mW |
| Supplier Device Package | PG-SOT23 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 65 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
