Transistörler - Bipolar (BJT) - Tekil

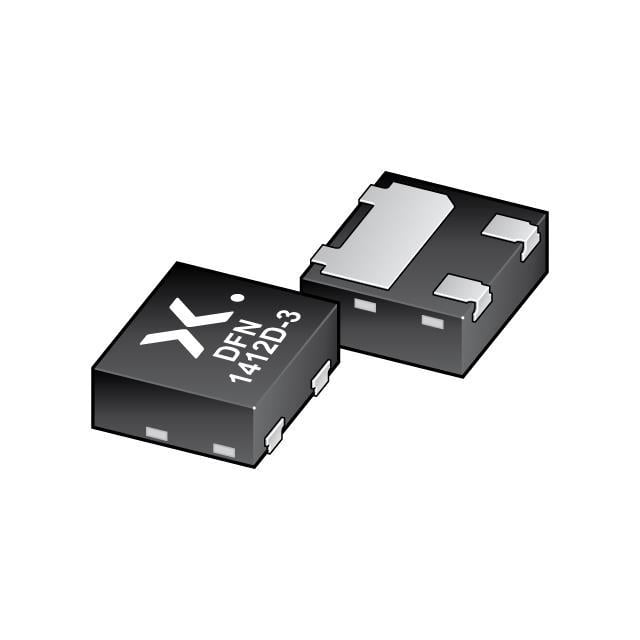

BC846AQC-QZ
BC846AQC-Q/SOT8009/DFN1412D-3
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XDFN Exposed Pad
- Seri / Aile Numarası
- BC846A
BC846AQC-QZ Hakkında
BC846AQC-QC, Nexperia tarafından üretilen yüksek frekans NPN bipolar junction transistördür. 3-pin DFN1412D-3 yüzey montaj paketinde sunulan bu bileşen, 100mA maksimum kolektör akımı ve 65V kesintisiz emitör-kolektör voltajı ile çalışabilir. 100MHz transistisyon frekansı sayesinde hızlı anahtarlama uygulamalarına uygun olup, 150°C'ye kadar sıcaklıkta güvenilir performans sağlar. Düşük kollektör doyum voltajı (400mV) ve 110 minimum DC akım kazancı, ön amplifikatör, düşük sinyal anahtarlama ve genel amaçlı dijital/analog uygulamalarında tercih edilir. 360mW güç dağıtma yeteneği ile kompakt tasarımlarda kullanım için optimizedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 15nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 110 @ 2mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount, Wettable Flank |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-XDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 360 mW |
| Supplier Device Package | DFN1412D-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 65 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
