Transistörler - Bipolar (BJT) - Diziler

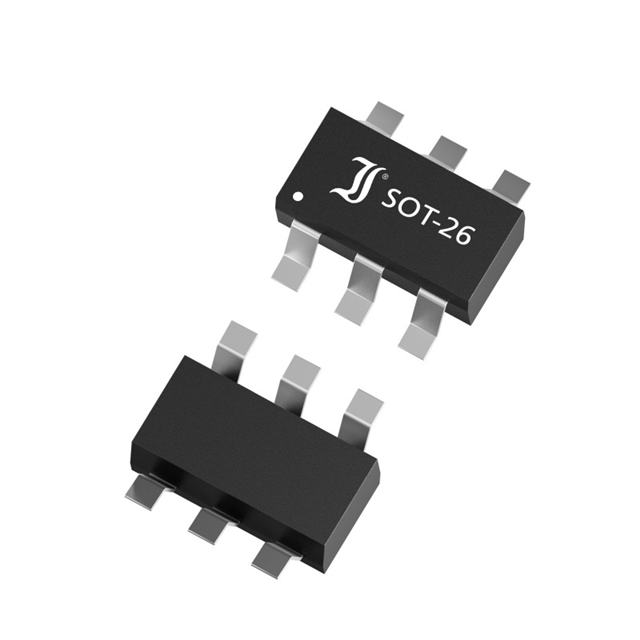

BC817BPN
BJT SOT-26 45V 500MA
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- BC817
BC817BPN Hakkında
BC817BPN, Diotec Semiconductor tarafından üretilen NPN bipolar junction transistör (BJT) olup, SC-74 (SOT-26) yüzey montaj paketinde sunulmaktadır. 500mA kollektör akımı ve 45V maksimum Vce ile düşük sinyal amplifikasyon ve anahtarlama uygulamalarında kullanılmaktadır. 100MHz transition frequency ile orta hızlı elektronik devrelerde yer alır. -55°C ile +150°C arasında çalışma sıcaklığı aralığında, 300mW maksimum güç dağıtımı ile güç tüketimi sınırlı uygulamalara uygundur. Minimal kayıp akımı (100nA ICBO) ve 160 minimum DC akım kazancı (hFE) sayesinde hassas amplifikasyon devrelerinde tercih edilir. Ses frekansı ve RF uygulamalarında, genel amaçlı anahtarlama devrelerinde ve düşük sinyal işleme katlarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 100mA, 1V |
| Frequency - Transition | 100MHz, 80MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 300mW |
| Supplier Device Package | SOT-26 |
| Transistor Type | NPN, PNP |
| Vce Saturation (Max) @ Ib, Ic | 700mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
