BC816-16WX

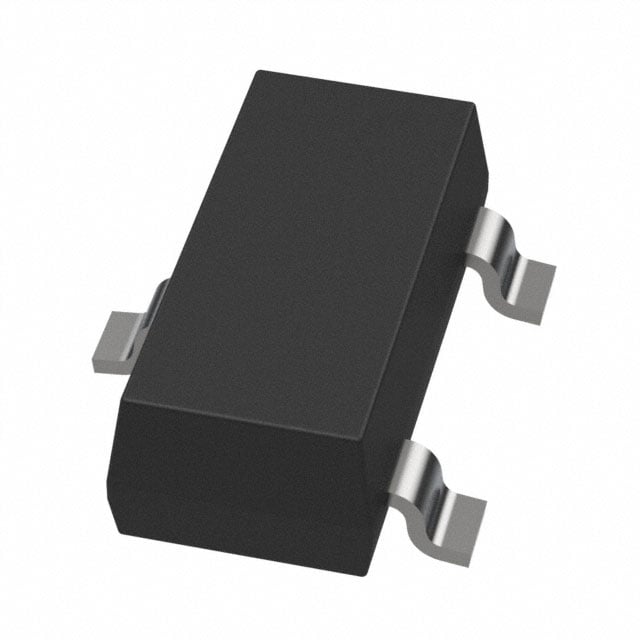

BC816-16W/SOT323/SC-70
BC816-16WX Hakkında
BC816-16WX, Nexperia tarafından üretilen küçük sinyal NPN bipolar transistörüdür. SC-70 (SOT-323) yüzey montajlı paket ile sunulan bu transistör, maksimum 500mA collector akımı ve 80V collector-emitter breakdown voltajı ile genel amaçlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. 100MHz transition frekansı ve 100@100mA minimum DC current gain (hFE) ile düşük hızlı dijital ve analog devreler için uygun özelliklere sahiptir. Maksimum 200mW güç harcaması ve 150°C çalışma sıcaklığı ile kompakt elektronik tasarımlarda tercih edilir. Mobil cihazlar, IoT ürünleri, LED sürücüler ve genel transistör uygulamalarında sıkça kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 1V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | SOT-323 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
