Transistörler - Bipolar (BJT) - Tekil
BC816-16WF

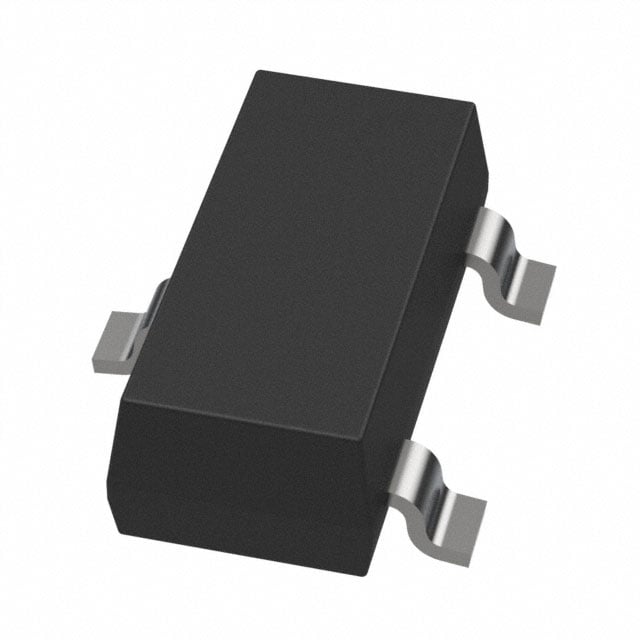

BC816-16W/SOT323/SC-70
BC816-16WF Hakkında
BC816-16WF, Nexperia tarafından üretilen NPN bipolar junction transistördür (BJT). SC-70 / SOT-323 yüzey montaj paketinde sunulan bu bileşen, düşük güç uygulamaları için tasarlanmıştır. Maksimum 500mA kolektör akımı, 80V yıkılma gerilimi ve 100MHz geçiş frekansı ile sinyal amplifikasyonu, anahtarlama ve lojik devre uygulamalarında kullanılır. 200mW maksimum güç derecelendirmesi ile portatif cihazlar, ses devreler, LED sürücüleri ve düşük sinyalli analog devreler için uygun bir seçenektir. DC akım kazancı (hFE) 100mA'de minimum 100'dür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 1V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | SOT-323 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
