Transistörler - Bipolar (BJT) - Tekil
BC816-16HVL

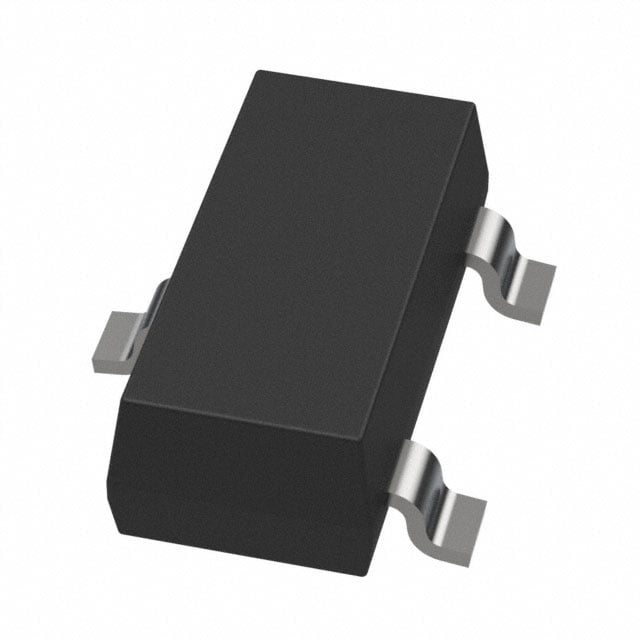

BC816-16H/SOT23/TO-236AB
BC816-16HVL Hakkında
BC816-16HVL, Nexperia tarafından üretilen düşük güç NPN bipolar transistörüdür. SOT-23 (TO-236-3) yüzey montaj paketinde sunulan bu komponent, maksimum 500mA kolektör akımı ve 80V VCE(BR)O ile çalışmaktadır. 100MHz geçiş frekansı ve 100 (min) DC akım kazancı özellikleriyle, anahtarlama ve düşük sinyal amplifikasyon uygulamalarında kullanılır. Maksimum 300mW güç tüketimi ile genel amaçlı dijital ve analog devreler, sürücü uygulamaları ve sinyal işleme devrelerinde tercih edilmektedir. -40°C ile 175°C çalışma sıcaklık aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 1V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 300 mW |
| Supplier Device Package | TO-236AB |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
