Transistörler - Bipolar (BJT) - Tekil
BC816-16HR

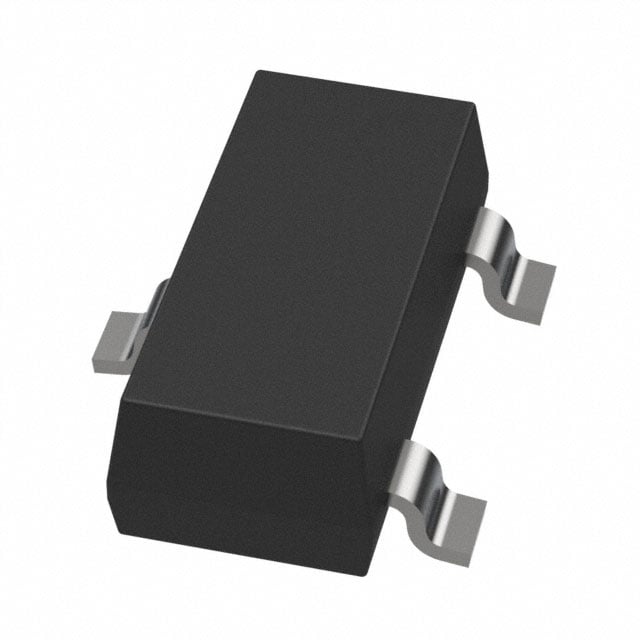

BC816-16H/SOT23/TO-236AB
BC816-16HR Hakkında
BC816-16HR, Nexperia tarafından üretilen düşük güçlü NPN bipolar transistördür. SOT-23 (TO-236AB) SMD paketinde sunulan bu komponent, genel amaçlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. Maksimum 500mA kolektör akımı, 80V collector-emitter gerilimi ve 300mW güç dağıtma kapasitesi ile sinyal işleme devreleri, ön aşama amplifikatörleri ve düşük seviye anahtarlama uygulamalarına uygundur. 100MHz transition frequency'si ile yüksek hızlı devrelerde de çalışabilir. -55°C ile +175°C arasında çalışma sıcaklık aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 1V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 300 mW |
| Supplier Device Package | TO-236AB |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
