Transistörler - Bipolar (BJT) - Tekil

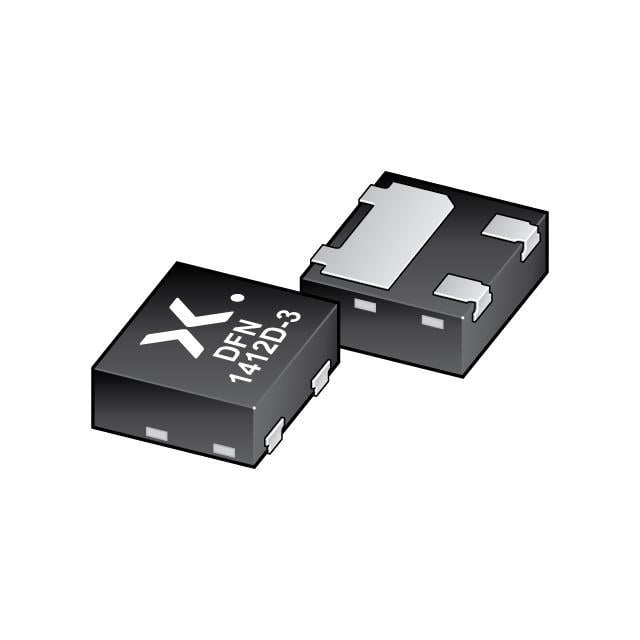

BC807-40QC-QZ
BC807-40QC-Q/SOT8009/DFN1412D-
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XDFN Exposed Pad
- Seri / Aile Numarası
- BC807
BC807-40QC-QZ Hakkında
BC807-40QC-QZ, Nexperia tarafından üretilen yüzey montajlı PNP bipolar transistördür. 500mA kolektör akımı, 80MHz transition frequency ve 45V VCEO breakdown voltajı ile genel sinyal amplifikasyon ve anahtarlama uygulamalarında kullanılır. 380mW maksimum güç yayılımı, 250 minimum DC akım kazancı (hFE) ve 700mV saturasyon voltajı ile düşük sinyalli devrelerde, ses amplifikatörleri, kontrol devrelerinde ve gümrük elektronik uygulamalarında tercih edilir. DFN1412D-3 kompakt paketlemesi ile PCB alanından tasarruf sağlar. -40°C ile +150°C çalışma sıcaklık aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 250 @ 100mA, 1V |
| Frequency - Transition | 80MHz |
| Mounting Type | Surface Mount, Wettable Flank |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-XDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 380 mW |
| Supplier Device Package | DFN1412D-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 700mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
