Transistörler - Bipolar (BJT) - Tekil

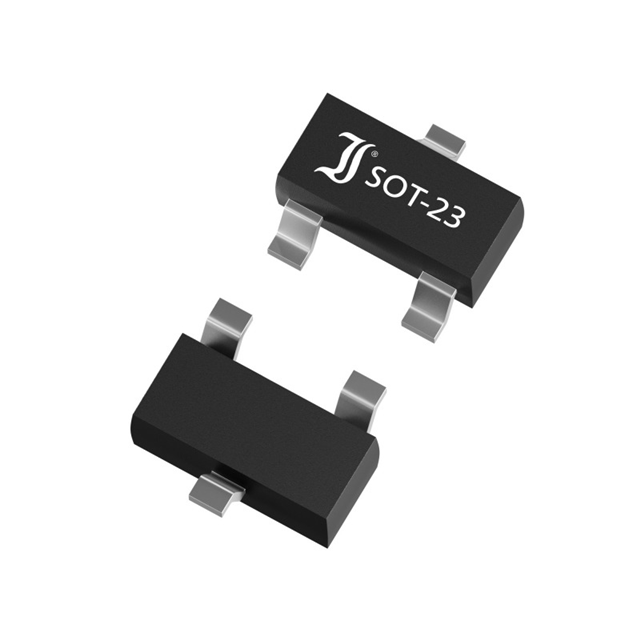

BC807-25-AQ
BI Trst. 45V, 800mA, PNP
- Üretici
- DComponents
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- BC807-25
BC807-25-AQ Hakkında
BC807-25-AQ, DComponents tarafından üretilen PNP tipinde bipolar junction transistör (BJT) olup, düşük güç uygulamaları için tasarlanmıştır. Maksimum 800 mA kolektör akımı ve 45 V işletme voltajı ile anahtarlama ve amplifikasyon işlemlerinde kullanılır. 160 minimum hFE değeri ile stabil bir akım kazancı sağlar. 100 MHz transition frequency ile yüksek hızlı devreler için uygun, -55°C ile 150°C sıcaklık aralığında çalışabilir. Surface mount SOT-23-3 (TO-236) paketinde sunulan bu transistör, ses amplifikatörleri, sensör arayüzü, AC anahtarlama ve kontrol devreleri gibi uygulamalarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 800 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 100mA, 1V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 310 mW |
| Supplier Device Package | SOT-23-3 (TO-236) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 700mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
