Transistörler - Bipolar (BJT) - Tekil

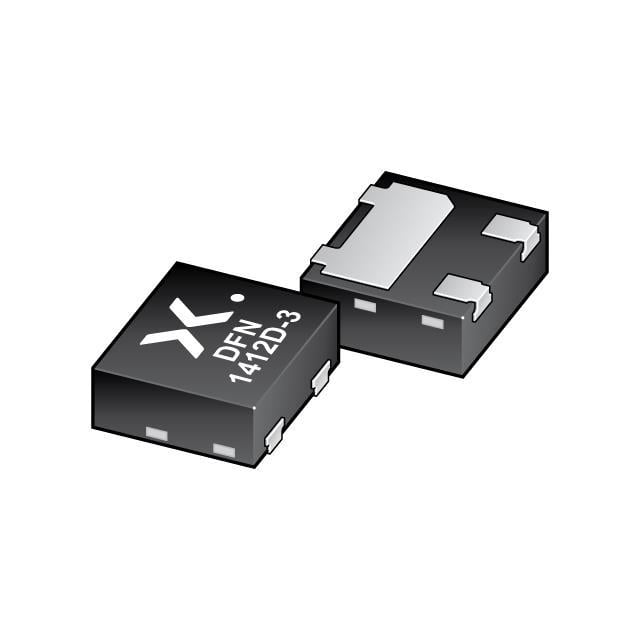

BC807-16QC-QZ
BC807-16QC-Q/SOT8009/DFN1412D-
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XDFN Exposed Pad
- Seri / Aile Numarası
- BC807
BC807-16QC-QZ Hakkında
BC807-16QC-QZ, Nexperia tarafından üretilen bir PNP bipolar junction transistöründür (BJT). Surface mount teknolojisi ile 3-XDFN exposed pad paketinde sunulan bu bileşen, 500mA maksimum kolektör akımı ve 45V collector-emitter gerilimi ile çalışabilir. 80MHz transition frequency özelliği sayesinde orta hızlı anahtarlama uygulamalarına uygundur. 150°C işletme sıcaklığında 380mW güç dağıtabilir. 100 @ 100mA, 1V koşullarında DC current gain değeri ile genel amaçlı transistör uygulamalarında, ses amplifikatörleri, logic gate sürücüleri ve düşük sinyal anahtarlamalarında kullanılır. Wettable flank özelliği sayesinde yüksek güvenilirliğe ve iyi sürülülebilirliğe sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 1V |
| Frequency - Transition | 80MHz |
| Mounting Type | Surface Mount, Wettable Flank |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-XDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 380 mW |
| Supplier Device Package | DFN1412D-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 700mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
