Transistörler - Bipolar (BJT) - Tekil

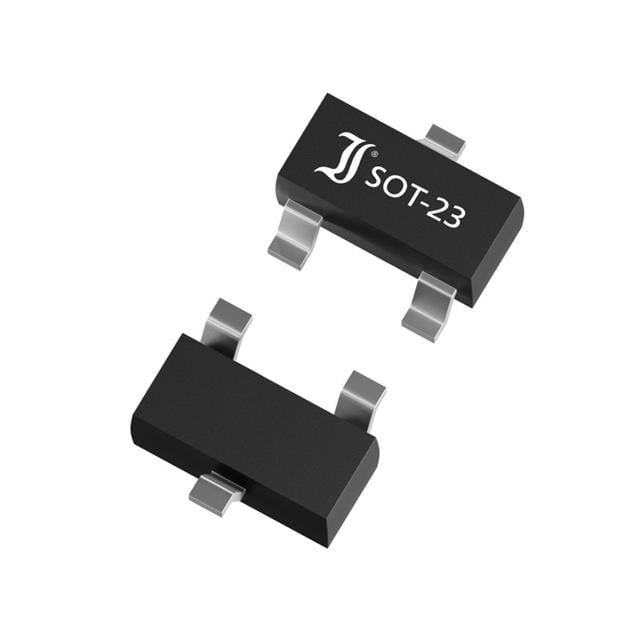

BC807-16-AQ
Bip Trans, 45V, 800mA, PNP
- Üretici
- DComponents
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- BC807
BC807-16-AQ Hakkında
BC807-16-AQ, DComponents tarafından üretilen PNP tipi bipolar junction transistor (BJT) olup, genel amaçlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. Maksimum 800mA kolektor akımı ve 45V emitter-kolektor gerilimi ile çalışabilen bu transistor, düşük güç tüketimi (310mW) gerektiren devrelerde yer alır. 100MHz transition frequency ile hızlı anahtarlama işlemleri gerçekleştirilebilir. Surface mount SOT-23-3 paketinde sunulan BC807-16-AQ, giyilebilir elektronikler, IoT cihazları, ses amplifikatörleri, motor sürücüleri ve sinyal işleme devrelerinde yaygın olarak uygulanır. -55°C ile +150°C arasında çalışabilen geniş sıcaklık aralığı sayesinde endüstriyel uygulamalara da uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 800 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 1V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 310 mW |
| Supplier Device Package | SOT-23-3 (TO-236) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 700mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
