Transistörler - Bipolar (BJT) - Tekil

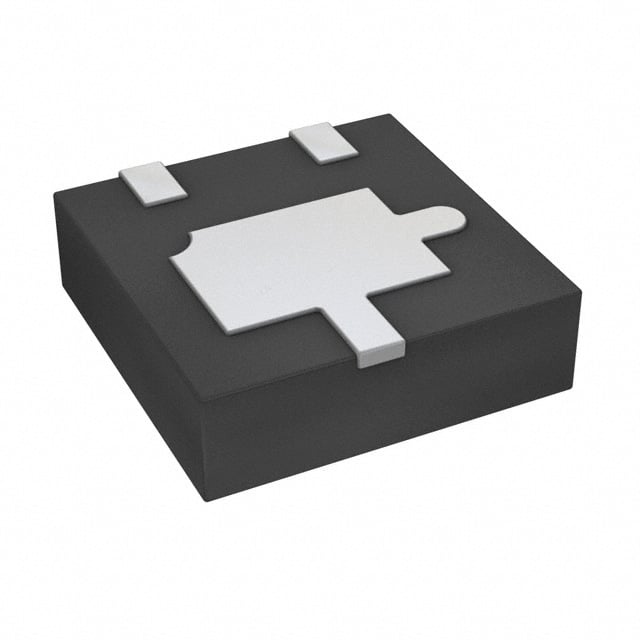

BC56-16PA-7
TRANS NPN 80V 1A UDFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-UDFN Exposed Pad
- Seri / Aile Numarası
- BC56
BC56-16PA-7 Hakkında
BC56-16PA-7, Diodes Incorporated tarafından üretilen NPN bipolar transistördür. 80V collector-emitter breakdown voltajı ve 1A maksimum collector akımı ile düşük güç uygulamalarında kullanılmaya uygun tasarlanmıştır. 125MHz transition frequency ile RF ve yüksek frekans devrelerinde çalışabilir. 520mW maksimum güç dissipasyonu ile sınırlı enerji bütçesi olan tasarımlarda tercih edilebilir. 3-UDFN Exposed Pad paketinde sunulan bu transistör, elektrik amplifikasyon, sürücü devreleri, lojik seviyeleri değiştirme ve anahtarlama uygulamalarında kullanılır. -65°C ile +150°C arasında çalışabilen geniş sıcaklık aralığı endüstriyel ve otomotiv uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 2V |
| Frequency - Transition | 125MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | 3-UDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 520 mW |
| Supplier Device Package | U-DFN2020-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
