Transistörler - Bipolar (BJT) - Tekil

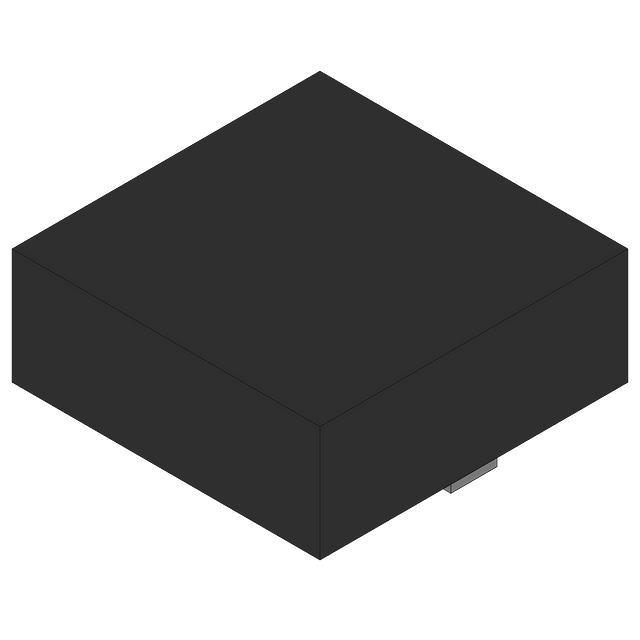

BC53-16PA,115
NEXPERIA BC53-16PA - SMALL SIGNA
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 3-PowerUDFN
- Seri / Aile Numarası
- BC53-16PA
BC53-16PA,115 Hakkında
BC53-16PA,115, Nexperia tarafından üretilen PNP türü Small Signal bipolar junction transistördür. Surface Mount 3-PowerUDFN (2x2) paketinde sunulan bu transistör, maksimum 1A kollektör akımı ve 145MHz transition frequency ile çalışır. 80V kollektör-emitter breakdown voltajı ve 420mW maksimum güç disipasyonu özellikleriyle düşük sinyal uygulamalarında kullanılır. DC current gain minimum 63 değeriyle (150mA, 2V koşullarında) sunulan komponent, analog sinyal işleme, amplifikasyon, switching ve ses frekansı uygulamalarında tercih edilir. -55°C ile +150°C arasında güvenli şekilde çalışabilen aktif parça, endüstriyel ve tüketici elektroniği uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 63 @ 150mA, 2V |
| Frequency - Transition | 145MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-PowerUDFN |
| Part Status | Active |
| Power - Max | 420 mW |
| Supplier Device Package | 3-HUSON (2x2) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
