Transistörler - Bipolar (BJT) - Tekil

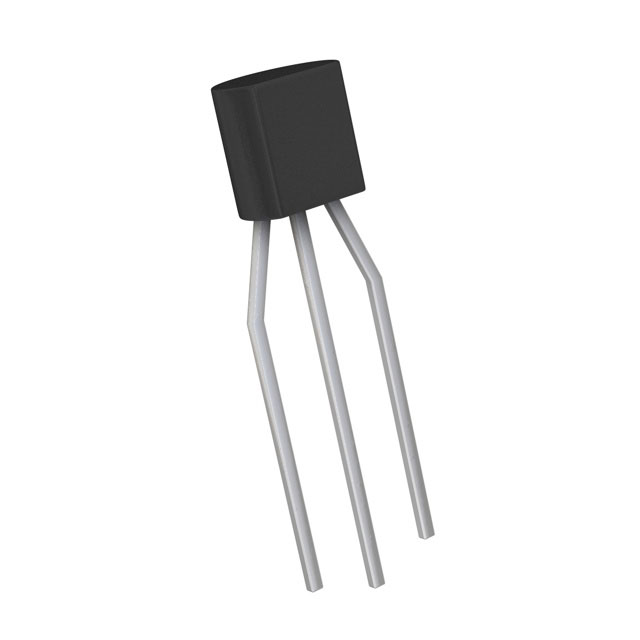

BC337-25 A1G
TRANSISTOR, NPN, 45V, 0.8A, 160A
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- BC337
BC337-25 A1G Hakkında
BC337-25 A1G, Taiwan Semiconductor tarafından üretilen NPN tipinde bir bipolar junction transistör (BJT) olup genel amaçlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. Maksimum 45V kolektor-emitter gerilimi ve 800mA kolektor akımı ile çalışabilen bu bileşen, 160 minimum DC akım kazancı (hFE @ 100mA, 5V) ve 100MHz geçiş frekansına sahiptir. 625mW güç dağıtımı kapasitesi ile düşük-orta güç uygulamalarında tercih edilir. TO-92 paketinde sunulan BC337-25, ses amplifikatörleri, motor kontrol devreleri, LED sürücüleri ve genel endüstriyel kontrol sistemlerinde yaygın olarak uygulanır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 800 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 100mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) Formed Leads |
| Part Status | Active |
| Power - Max | 625 mW |
| Supplier Device Package | TO-92 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 700mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
