Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

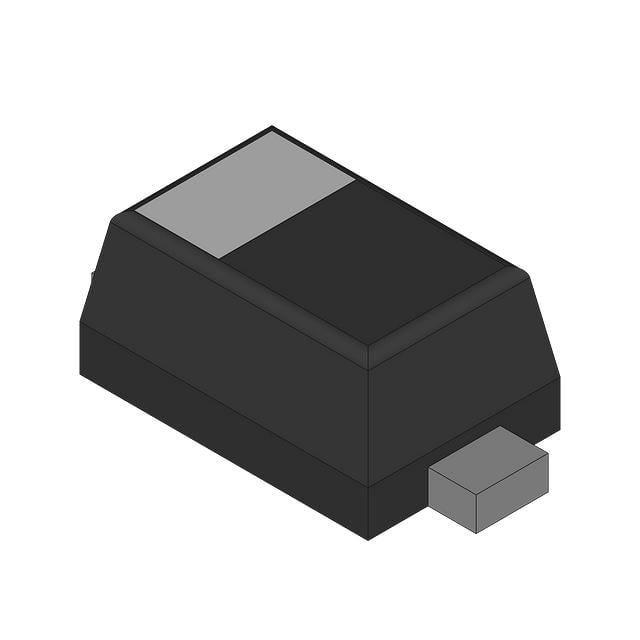

BBY5502VH6327XTSA1
DIODE VARACTOR 16V SGL SC79-2
- Üretici
- Infineon Technologies
- Paket/Kılıf
- SC-79
- Seri / Aile Numarası
- BBY5502
BBY5502VH6327XTSA1 Hakkında
Infineon Technologies BBY5502VH6327XTSA1, SC-79 (SOD-523) paketinde sunulan tek kanal varactor diyottur. 10V'de 6.5pF kapasitanslı, 3:1 kapasitans oranı (C2/C10) ile karakterize edilen bu bileşen, 16V maksimum reverse voltaj derecesiyle çalışır. -55°C ile +150°C arasında sıcaklık aralığında stabil performans sunar. Yüzey montajlı tasarımı kompakt devre uygulamalarında kullanılır. Frekans ayarlama, PLL (Phase-Locked Loop) devreler, VCO (Voltage-Controlled Oscillator) ve impedans eşitleme gibi uygulamalarda RF ve analog sinyal işleme devreleri için tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 6.5pF @ 10V, 1MHz |
| Capacitance Ratio | 3 |
| Capacitance Ratio Condition | C2/C10 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-79, SOD-523 |
| Part Status | Active |
| Supplier Device Package | PG-SC79-2 |
| Voltage - Peak Reverse (Max) | 16 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
