Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)
BBY55-03WE6327

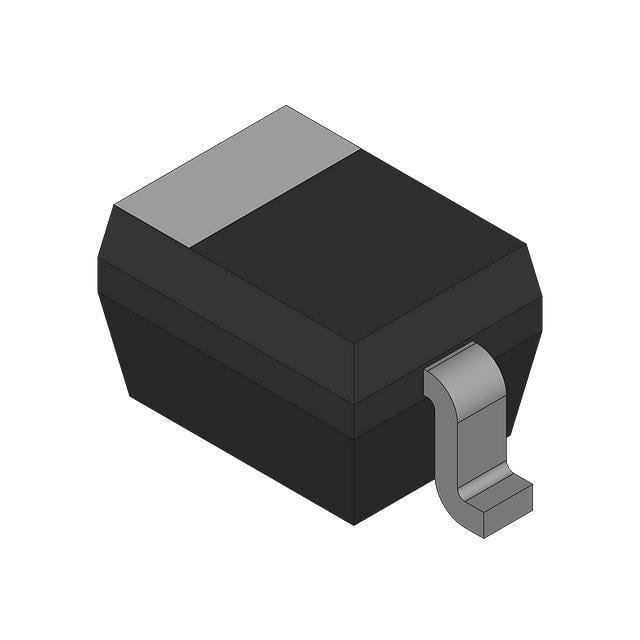

BBY55 - VARACTOR DIODE
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-76
- Seri / Aile Numarası
- BBY55
BBY55-03WE6327 Hakkında
BBY55-03WE6327 bir varactor diyottur (değişken kapasitanslı diyot). Ters voltaj uygulandığında kapasitans değeri değişen bu bileşen, RF ve mikrodalga devrelerinde frekans ayarlaması, PLL (Phase-Locked Loop) uygulamaları, VCO (Voltage Controlled Oscillator) tasarımı ve empedans eşitleme işlemlerinde kullanılır. Single junction yapısına sahip olan BBY55, 10V'da 6.5pF kapasitans değerine ve 2.5 oranında kapasitans modülasyonuna sahiptir. Surface Mount paketlemesi ile kompakt devre tasarımlarına uygun olan bileşen, -55°C ile 150°C arasında çalışabilir. Maksimum 16V peak reverse voltaj toleransına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 6.5pF @ 10V, 1MHz |
| Capacitance Ratio | 2.5 |
| Capacitance Ratio Condition | C2/C10 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | SC-76, SOD-323 |
| Part Status | Active |
| Supplier Device Package | PG-SOD323-2 |
| Voltage - Peak Reverse (Max) | 16 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
