Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)
BBY53-03WE6327

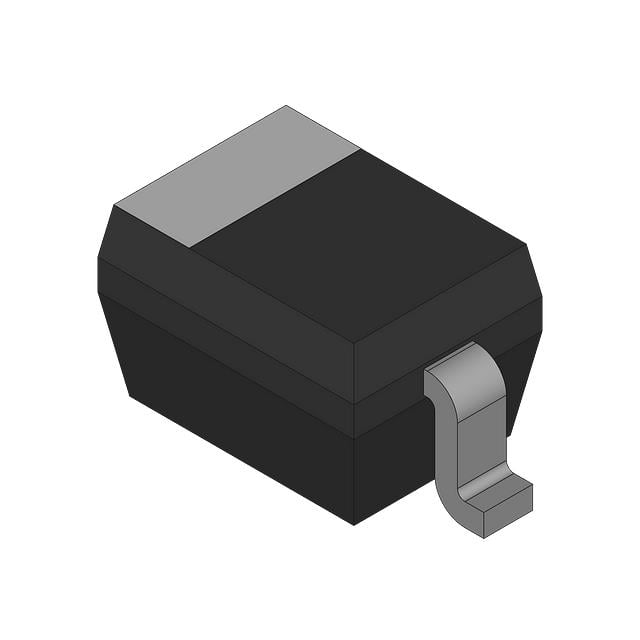

BBY53 - VARACTOR DIODE
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-76
- Seri / Aile Numarası
- BBY53
BBY53-03WE6327 Hakkında
BBY53-03WE6327, Rochester Electronics tarafından üretilen tek junctionlu varactor diyottur. 3V'de 3.1pF kapasitanslı ve 2.2 kapasitans oranına sahiptir. SC-76 / SOD-323 yüzey montajlı paket ile sunulan bu bileşen, -55°C ile 125°C arasında çalışmaya elverişlidir. Maksimum 6V ters voltaj dayanımına sahip olan BBY53, frekans ayarlama devrelerinde, LC osilatörlerde ve PLL sistemlerinde kullanılan bir varactor diyottur. Gerilim kontrollü kapasitans değişimi sağlayarak elektronik devrelerinde frekans ayarlaması ve empedans eşleştirmesi uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3.1pF @ 3V, 1MHz |
| Capacitance Ratio | 2.2 |
| Capacitance Ratio Condition | C1/C3 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | SC-76, SOD-323 |
| Part Status | Active |
| Supplier Device Package | PG-SOD323-2 |
| Voltage - Peak Reverse (Max) | 6 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
