Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

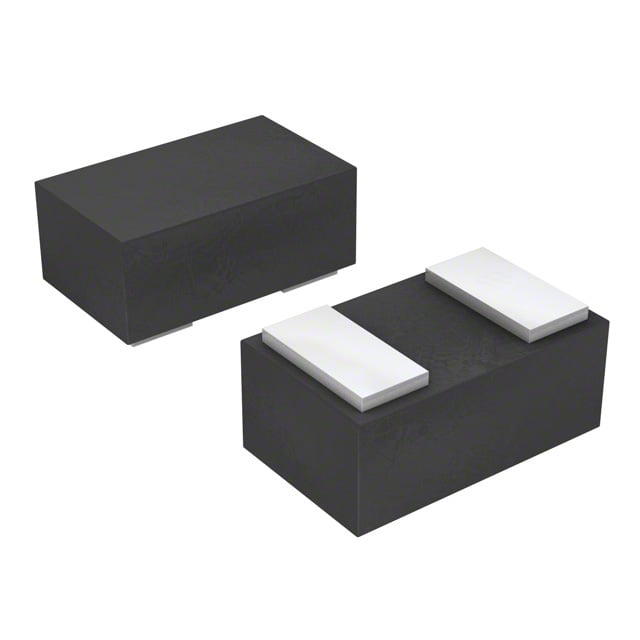

BBY5202LE6816XTMA1
DIODE TUNING 7V 20MA TSLP-2
- Üretici
- Infineon Technologies
- Paket/Kılıf
- SOD-882
- Seri / Aile Numarası
- BBY5202
BBY5202LE6816XTMA1 Hakkında
BBY5202LE6816XTMA1, Infineon Technologies tarafından üretilen tek elemanlı tuning diyodudur (varicap/varaktör). Surface mount SOD-882 paketinde sunulan bu bileşen, 4V'ta 1.45pF kapasitans değeri ve 2.1 kapasitans oranı (C1/C4) ile karakterizedir. 7V maksimum ters gerilim ile çalışan diyot, RF ve uydu haberleşesi uygulamalarında frekans ayarlama ve impedans eşleştirme devrelerinde kullanılır. -55°C ile 150°C arasında stabil performans sunan bileşen, PLL devrelerinde, VCO'larda (Voltage Controlled Oscillator) ve AFC (Automatic Frequency Control) sistemlerinde yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.45pF @ 4V, 1MHz |
| Capacitance Ratio | 2.1 |
| Capacitance Ratio Condition | C1/C4 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOD-882 |
| Part Status | Obsolete |
| Supplier Device Package | PG-TSLP-2-1 |
| Voltage - Peak Reverse (Max) | 7 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
