Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

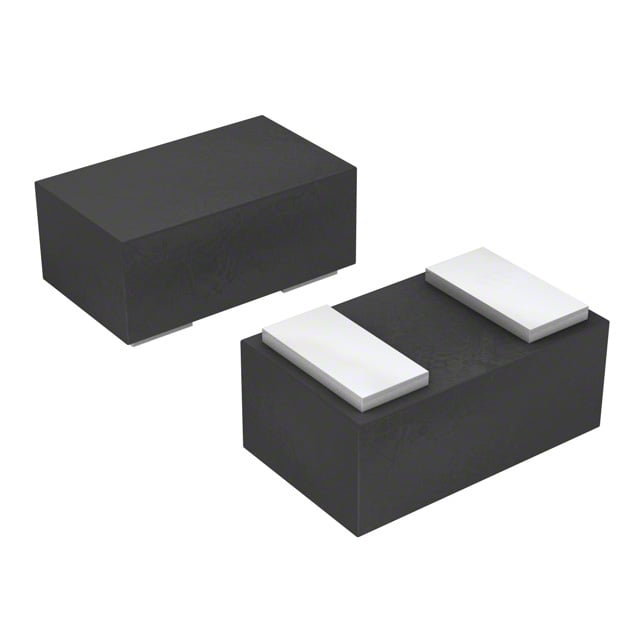

BBY5202LE6327XTMA1
DIODE TUNING 7V 20MA TSLP-2
- Üretici
- Infineon Technologies
- Paket/Kılıf
- SOD-882
- Seri / Aile Numarası
- BBY5202
BBY5202LE6327XTMA1 Hakkında
Infineon Technologies tarafından üretilen BBY5202LE6327XTMA1, yüksek frekanslı tuning uygulamaları için tasarlanmış değişken kapasitanslı diyottur (varicap/varaktör). 7V maksimum ters gerilim ile çalışan bu bileşen, 1.45pF kapasitans değerine 4V'ta sahiptir ve 2.1 kapasitans oranı sunmaktadır. SOD-882 yüzey montaj paketi ile sağlanan bu diyot, RF devreler, PLL frekans sentezleyicileri, ayarlı filtreler ve osilatör devrelerde frekans ayarlaması için kullanılır. -55°C ile 150°C arasında çalışabilen BBY5202LE6327XTMA1, 1MHz'de ölçülen kapasitans karakteristiği ile düşük frekans uygulamalarında yanıt verir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.45pF @ 4V, 1MHz |
| Capacitance Ratio | 2.1 |
| Capacitance Ratio Condition | C1/C4 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOD-882 |
| Part Status | Obsolete |
| Supplier Device Package | PG-TSLP-2-1 |
| Voltage - Peak Reverse (Max) | 7 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
