Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

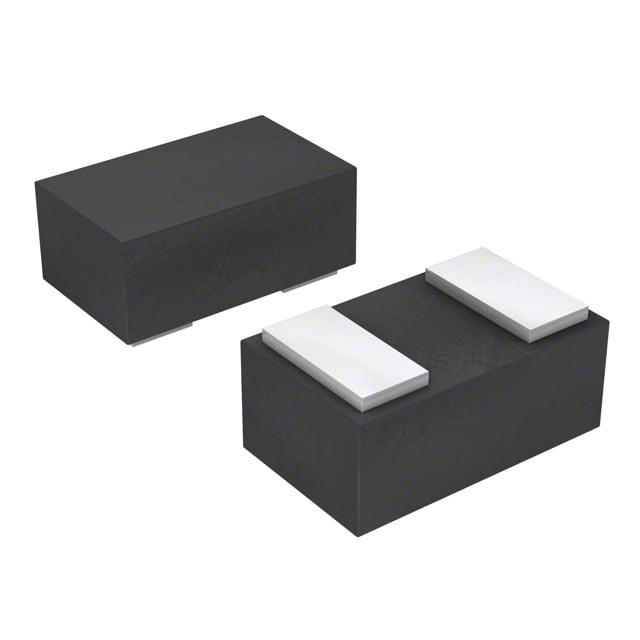

BBY 57-02L E6327
DIODE TUNING 10V 20MA TSLP-2
- Üretici
- Infineon Technologies
- Paket/Kılıf
- SOD-882
- Seri / Aile Numarası
- BBY 57-02L
BBY 57-02L E6327 Hakkında
BBY 57-02L E6327, Infineon Technologies tarafından üretilen tuning diyotudur (varicap/varaktör). Surface mount SOD-882 paketinde sunulan bu bileşen, 4V'ta 5.5pF kapasitans değerine sahiptir ve 4.5 kapasitans oranına (C1/C4) göre tasarlanmıştır. Maksimum 10V reverse voltajda çalışan diyot, 20mA akım kapasitesi ile RF devrelerinde frekans ayarlama uygulamalarında kullanılır. -55°C ile 125°C arasında güvenilir çalışma sağlayan bileşen, PLL synthesizer, FM tuner, VCO ve AFC devrelerinde frekans kontrolü için kullanım bulur. Part status obsolete olsa da arşiv ve legacy sistem tasarımlarında referans gösterilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 5.5pF @ 4V, 1MHz |
| Capacitance Ratio | 4.5 |
| Capacitance Ratio Condition | C1/C4 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | SOD-882 |
| Part Status | Obsolete |
| Supplier Device Package | PG-TSLP-2-1 |
| Voltage - Peak Reverse (Max) | 10 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
