Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

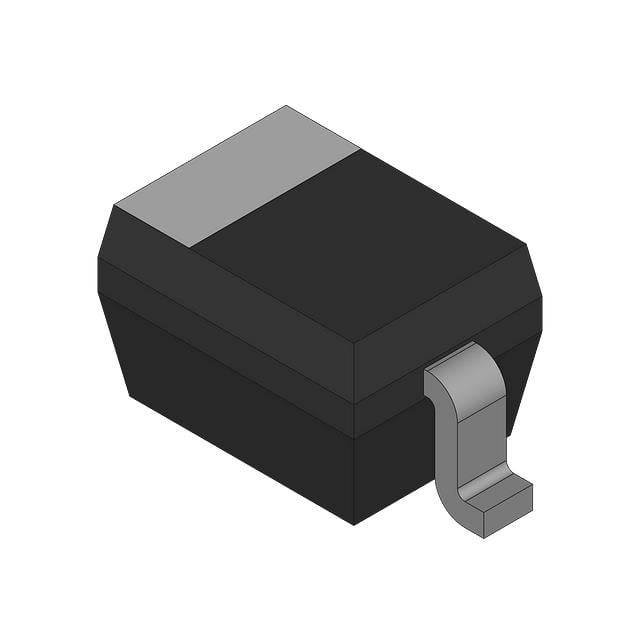

BB535E7908
VARIABLE CAPACITANCE DIODE
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-76
- Seri / Aile Numarası
- BB535
BB535E7908 Hakkında
BB535E7908, Rochester Electronics tarafından üretilen değişken kapasitanslı diyot (varicap/varaktör) olup, ters gerilim kontrolü altında kapasitans değerini ayarlamak için kullanılır. 28V'de 2.3pF kapasitans ve 9.8 oranında kapasitans değişim oranı sunmaktadır. -55°C ile 150°C arasında çalışma sıcaklığına sahip bu bileşen, 30V maksimum ters gerilime dayanabilmektedir. Surface mount SC-76 (SOD-323) paketinde sunulan BB535E7908, frekans modülasyonu, tuning devreleri, osilatör uygulamaları ve RF devrelerinde kullanılmaktadır. Single diyot konfigürasyonu sayesinde kompakt tasarımlarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2.3pF @ 28V, 1MHz |
| Capacitance Ratio | 9.8 |
| Capacitance Ratio Condition | C1/C28 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-76, SOD-323 |
| Part Status | Active |
| Supplier Device Package | PG-SOD323-2 |
| Voltage - Peak Reverse (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
