Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

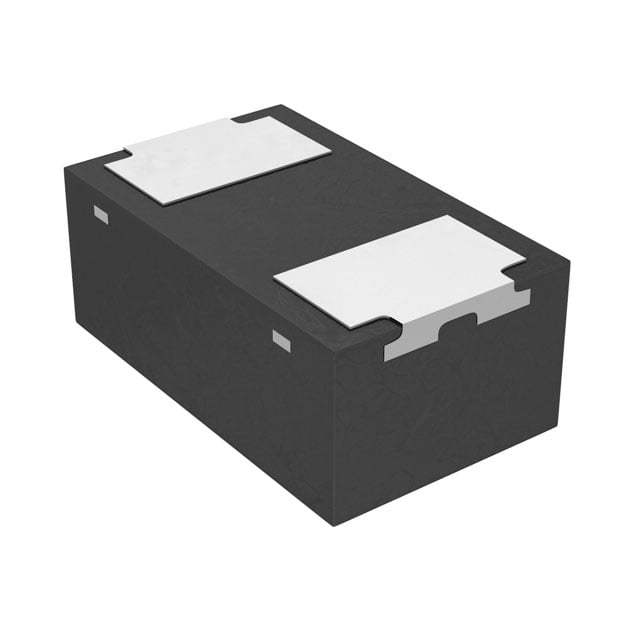

BB202LX,315
DIODE LV VAR CAP 6V SOD882T
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SOD-882
- Seri / Aile Numarası
- BB202LX
BB202LX,315 Hakkında
BB202LX,315 NXP Semiconductors tarafından üretilen düşük voltaj değişken kapasitanslı diyottur (varicap/varaktör). SOD-882 yüzey montaj paketinde sunulan bu bileşen, 11.2pF kapasitanslık (2.3V, 1MHz'de) ve 2.5 oranında kapasitans değişim oranı sunar. -55°C ile +85°C arasında çalışır ve maksimum 6V reverse voltajda kullanılabilir. Değişken kapasitanslı diyotlar, frekans ayarlama devrelerinde, PLL (Phase Locked Loop) uygulamalarında, VCO (Voltage Controlled Oscillator) ve FM modülasyonda kullanılan kritik komponentlerdir. Ürün artık üretilmemektedir (obsolete durumdadır).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 11.2pF @ 2.3V, 1MHz |
| Capacitance Ratio | 2.5 |
| Capacitance Ratio Condition | C0.2/C2.3 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 85°C (TJ) |
| Package / Case | SOD-882 |
| Part Status | Obsolete |
| Supplier Device Package | SOD2 |
| Voltage - Peak Reverse (Max) | 6 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
